一般工事用排水ポンプ

【一般建築・土木工事用】

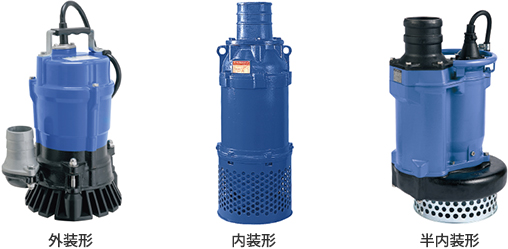

一般用排水ポンプは、口径2吋(50mm)の単相100Vで使用できるものから口径8吋(200mm)まで
ラインナップしています。

HS-2.4Sシリーズ <吐出し口径   50mm>KTVシリーズ <吐出し口径   50mm・100mm>KRSシリーズ<吐出し口径   150mm・200mm>

50/60Hz 共通標準仕様※表示質量は、ケーブルを除くポンプ単体の質量です。

仕様を詳しく見る
吐出し
口 径(吋/mm)
型  式 出力(kW) 相・電圧(V) 全揚程(m) 吐出し量(m³/min) 始動方式 質量{重量}(kg) 異物
通過径(mm)
キャブタイヤケーブル PDF
材 質 心数×断面積(m²) 仕上外径(mm) 長さ(m)
2/50 HS-2.4S 0.4 単100 8 0.1 コンデンサ
運転
11.3 7 VCT 3×1.25 10.1 5
2/50 HS-2.4J 0.4 単200 8 0.1 じか入 10.8 7 VCT 4×1.25 11.1 5
2/50 HS-2.75SAJ 0.75 単200 10 0.18 じか入 11.5 7 VCT 4×1.25 11.1 5
2/50 KTV-8 0.75 200 10 0.18 じか入 11.5 8.5 VCT 4×1.25 11.1 5
2/50 KTV-15 1.5 200 15 0.20 じか入 21.0 8.5 VCT 4×1.25 11.1 8
3/80 KTV-22 2.2 200 20 0.20 じか入 23.0 8.5 VCT 4×1.25 11.1 8
3/80 KTV-37 3.7 200 18 0.50 じか入 36.0 8.5 2PNCT・F 4×2 14.4 8
4/100 KTV-55 5.5 200 22 0.60 じか入 47.0 8.5 2PNCT・F 4×3.5 16.8 8
4/100 KRS-C4/A4 3.7 200 10 1.0 じか入 88 12 2PNCT・F 4×2 14.4 8
4/100 KRS-D4/B4 5.5 200 15 1.0 じか入 98/95 12 2PNCT・F 4×3.5 16.8 8
6/150 KRS-69 9 200 16 2.0 じか入 155 20 2PNCT・F 4×5.5 19.8 8
6/150 KRS-C6/A6 7.5 200 10 2.0 じか入 130 20 2PNCT・F 4×5.5 19.8 8
6/150 KRS-D6/B6 11 200 15 2.0 じか入 158/150 20 2PNCT・F 4×8 21.7 8
8/200 KRS-8S 11 200 10 4.0 じか入 174 30 2PNCT・F 4×8 21.7 8
8/200 KRS-815 15 200 15 4.0 じか入 240 25 2PNCT・F 4×14 25.6 8
8/200 KRS-819 18.5 200 20/15 3.0/4.0 じか入 360 25 2PNCT・F 4×22 31.6 10
8/200 KRS-822 22 200 30/20 2.0/4.0 じか入 380 25 2PNCT・F 4×22 31.6 10

高揚程排水ポンプ

【揚程20m以上の排水用】
高揚程排水ポンプは、排水高さ20mから35m位迄に使用できるタイプを吐出水量に合わせてお使い頂けるように、
用意しております。

KTVシリーズ  <吐出し口径   50mm・100mm>  KTZシリーズ <吐出し口径   100mm> LHシリーズ <吐出し口径   150mm・200mm>

50/60Hz 共通標準仕様※表示質量は、ケーブルを除くポンプ単体の質量です

仕様を詳しく見る
吐出し
口 径(吋/mm)
型  式 出力(kW) 相・電圧{三相}(V) 全揚程(m) 吐出し量(m³/min) 始動方式 質量{重量}(kg) 異物
通過径(mm)
キャブタイヤケーブル PDF
材 質 心数×断面積(m²) 仕上外径(mm) 長さ(m)
2/50 KTV-22 2.2 200 20 0.2 じか入 23.0 8.5 VCT 4×1.25 11.1 8
3/80 KTV-37 3.7 200 23 0.3 じか入 36.0 8.5 2PNCT・F 4×2 14.4 8
2/50 KTV-37H 3.7 200 30 0.2 じか入 36.0 8.5 2PNCT・F 4×2 14.4 8
4/100 KTV-55 5.5 200 22 0.6 じか入 47.0 8.5 2PNCT・F 4×3.5 16.8 5
4/100 KTZ-47.5 7.5 200 30 0.8 じか入 100 12.0 2PNCT・F 4×5.5 19.8 8
6/150 KTZ-411 11 200 35 1.0 じか入 130 12.0 2PNCT・F 4×8 21.7 8
6/150 LH-622 22 200 35 2.0 じか入 360 12.0 2PNCT・F 4×22 31.6 10
8/200 LH-837 37 200 35 3.6 スターデルタ 495 20 2PNCT・F

6×30
9×22
2×2

41.1 10
8/200 LH-845 45 400 35 4.5 スターデルタ 510 20 2PNCT・F

6×22
9×14
2×2

38.8 8

超高揚程排水ポンプ

【長大トンネル・斜坑・立坑排水用】
超高揚程ポンプは、揚程40m以上で160m程度迄排水出来る能力が有るものを用意しています。
特に、トンネル工事の斜坑、立坑排水、本杭の長距離中継排水に適しています。

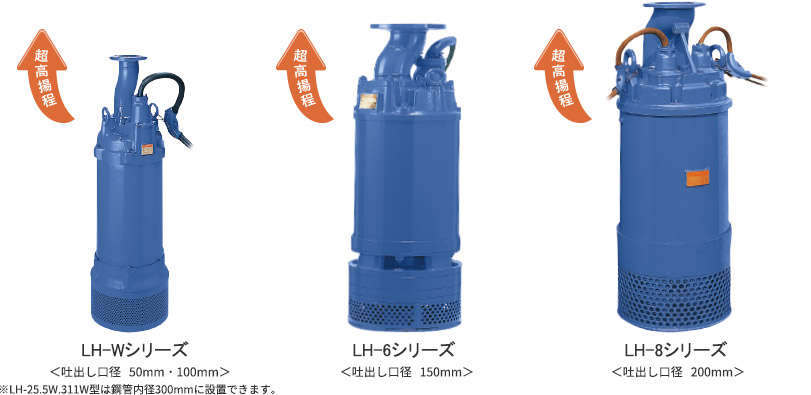

LH-Wシリーズ  <吐出し口径   50mm・100mm> ※LH-25.5W.311W型は鋼管内径300mmに設置できます。 LH-6シリーズ <吐出し口径   150mm> LH-8シリーズ <吐出し口径   200mm>

50/60Hz 共通標準仕様※ケーブル仕様の内 7C、3×38の表示は 7C、3×38/1×22/3×2の複合ケーブルを意味します。
※表示質量は、ケーブルを除くポンプ単体の質量です。

仕様を詳しく見る
吐出し
口 径(吋/mm)
型  式 出力(kW) 相・電圧{三相}(V) 全揚程(m) 吐出し量(m³/min) 始動方式 質量{重量}(kg) 異物
通過径(mm)
キャブタイヤケーブル PDF
材 質 心数×断面積(m²) 仕上外径(mm) 長さ(m)
2/50 LH-25.5W 5.5 200 46 0.3 じか入 80 6.0 2PNCT・F 4×3.5 16.8 15
3/80 LH-311W 11 200 59/61 0.5 じか入 130 8.5 2PNCT・F 4×8 21.7 15
3/80 LH-322W 22 200 82 0.6 じか入 304 8.5 2PNCT・F 4×22 31.6 15
4/100 LH-430W 30 200 102/105 0.7 スターデルタ 324 8.5 2PNCT・F

6×22
1×14
2×2

38.8 15
4/100 LH-422 22 200 60 1.0 じか入 350 6.0 2PNCT・F 4×22 31.6 10
6/150 LH-637 37 200 80/60 1.0/2.0 スターデルタ 495 6.0 2PNCT・F 9

6×30
1×22
2×2

41.1 10
6/150 LH-645 45 400 80/60 1.4/2.5 スターデルタ 510 6.0 2PNCT・F

6×22
1×14
2×2

38.8 10
6/150 LH-675 75 400 120 1.5 スターデルタ 865 8.0 2PNCT・F

6×30
1×22
3×2

41.1 10
6/150 LH-690 90 400 120 2.0 スターデルタ 1,100 10.0 2PNCT・F

7C、3×38
3×38

35.8
35.9
20
20
6/150 LH-6110 110 400 160 2.0 スターデルタ 1,200 10.0 2PNCT・F

7C、3×38
3×38

35.8
35.9
20
20
8/200 LH-875 75 400 60 4.5 スターデルタ 865 20 2PNCT・F

6×30
1×22
3×2

41.1 10
8/200 LH-890 90 400 70 4.5 スターデルタ 1,150 20 2PNCT・F

7C、3×38
3×38

35.8
35.9
20
20
8/200 LH-8110 110 400 90 4.5 スターデルタ 1,250 20 2PNCT・F

7C、3×38
3×38

35.8
35.9
20
20

超高揚程大容量/大量排水ポンプ

【大容量排水・河川切り回し用】
大容量排水ポンプは、口径8吋(200mm)以上の大口径14吋(350mm)迄のサイズを用意しています。
特に、河川工事の水路の切り回し、トンネル工事の排水中継用に適しています。
大容量排水に高揚程がラインナップに加わりました。

LH-10110型 LH-12185型 <吐出し口径   250mm・300mm>KRS-1022型<吐出し口径   250mm>370-Bシリーズ<吐出し口径   300mm・350mm>

50/60Hz 共通標準仕様※表示質量は、ケーブルを除くポンプ単体の質量です。

仕様を詳しく見る
吐出し
口 径(吋/mm)
型  式 出力(kW) 相・電圧{三相}(V) 全揚程(m) 吐出し量(m³/min) 始動方式 質量{重量}(kg) 異物
通過径(mm)
キャブタイヤケーブル PDF
材 質 心数×断面積(m²) 仕上外径(mm) 長さ(m)
10/250 KRS-1022 22 200 10.0 10.0 じか入 700 50 2PNCT・F 4×22 31.6 10
12/300 370-BM 37 200 15.0 10.0 スターデルタ 810 140×100
140×65
2PNCT・F
2PNCT・F
VCT
4×22
3×22
4×1.25
28.8
26.1
11.1
8
8
8
14/350 370-BL 37 200 10.0 15.0 スターデルタ 1,000 190×130
200×100
2PNCT・F
2PNCT・F
VCT
4×22
3×22
4×1.25

28.8
26.1
11.1

8
8
8
10/250 LH-10110 110 400 44.0 10.0 スターデルタ 1,300 20 2PNCT・F

7C、3×38
3×38

35.8
35.9
20
20
12/300 LH-12185 185 400 74.0 10.0 スターデルタ 1,500 20 2PNCT・F

7C、3×38
3×38

35.8
35.9
20
20

サンドポンプ

【泥水・砂混じりの排水用】
サンドポンプは、基礎工事中の土砂混じりの泥水をポンプ下部に取り付けた特殊な攪拌羽根の回転による
攪拌効果で砂の沈降を少なくして溜まった水と土砂を同時に排水をおこなう用途に適しています。

HSD-シリーズ<吐出し口径   50mm>KTV-シリーズ<吐出し口径   50mm・80mm>KRS-シリーズ<吐出し口径   100mm・150mm>

50/60Hz 共通標準仕様※表示質量は、ケーブルを除くポンプ単体の質量です。

仕様を詳しく見る
吐出し
口 径(吋/mm)
型  式 出力(kW) 相・電圧{三相}(V) 全揚程(m) 吐出し量(m³/min) 始動方式 質量{重量}(kg) 異物
通過径(mm)
キャブタイヤケーブル PDF
材 質 心数×断面積(m²) 仕上外径(mm) 長さ(m)
2/50 HSD-2.55S 0.55 単100 9 0.1 コンデンサ
運転
14 9 VCT 3×1.25 10.1 5
2/50 HSD-2.55SJ 0.55 単200 9 0.1 コンデンサ
運転
14.6 9 VCT 3×1.25 10.1 5
2/50 KTV-50 2 200 12 0.25 じか入 25 8.5 VCT 4×1.25 11.1 8
3/80 KTV-80 3 200 12 0.50 じか入 38 8.5 2PNCT・F 4×2 14.4 8
4/100 KRS-100 6 200 10 1.5 じか入 105 30 2PNCT・F 4×3.5 16.8 8
4/100 KRS-100H 11 200 25 1.0 じか入 143 30 2PNCT・F 4×8 21.7 8
6/150 KRS-150 9 200 15/8 1.8/2.5 じか入 170/162 30 2PNCT・F 4×8 21.7 8

【泥水・砂混じりの排水用】
スパイラル方式(外装形)のポンプ形状は土砂・ヘドロの通過度が良く、羽根車下部に設けた攪拌羽根によって
効率よく攪拌し排出します。モーターは強制冷却構造となっていますので、気中露出運転も可能です。

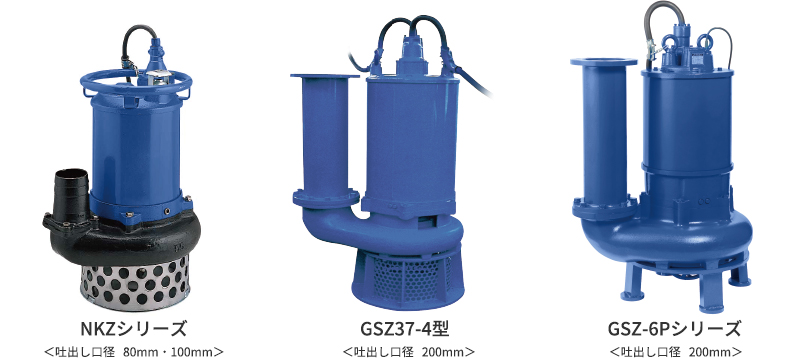

NKZシリーズ  <吐出し口径   80mm・100mm> GSZ37-4型 <吐出し口径   200mm> GSZ-6Pシリーズ <吐出し口径   200mm>

50/60Hz 共通標準仕様※ケーブル仕様の内 6C.3×30の表示は 6C.3×30/1×14/2×2の複合ケーブルを意味します。
※表示質量は、ケーブルを除くポンプ単体の質量です。

仕様を詳しく見る
吐出し
口 径(吋/mm)
型  式 出力(kW) 相・電圧{三相}(V) 全揚程(m) 吐出し量(m³/min) 始動方式 質量{重量}(kg) 異物
通過径(mm)
キャブタイヤケーブル PDF
材 質 心数×断面積(m²) 仕上外径(mm) 長さ(m)
3/80 NKZ-D3/B3 3.7 200 15 0.5 じか入 100 30 2PNCT・F 4×2 14.4 8
4/100 NKZ-D4/B4 5.5 200 15 1.0 じか入 115 30 2PNCT・F 4×3.5 16.8 8
6/150 NKZ-D6/B6 11 200 15 2.0 じか入 132 20 2PNCT・F 4×3.5 16.8 8
3/80 NKZ-80H 5.5 200 20 0.55 じか入 196 20 2PNCT・F 4×8 21.7 8
4/100 NKZ-100H 11 200 25 1.0 じか入 192 30 2PNCT・F 4×8 21.7 8
8/200 GSZ-22-6 22 200 15 4.0 じか入 720 50 2PNCT・F
VCT
4×22
2×1.25
31.6
9.6
20
20
6/150 GSZ-37-4 37 200 35 4.0 スターデルタ 605 25 2PNCT・F
2PNCT・F
VCT
4×22
3×22
2×1.25

31.6
27.1
9.6

10
10
10
8/200 GSZ-37-6 37 200 20 5.0/4.5 スターデルタ 835 50 2PNCT・F
2PNCT・F
VCT
4×22
3×22
2×1.25

31.6
27.1
9.6

10
10
10

東洋強力サンドポンプ

【泥水・土砂水・スラリー液排水用】
強力サンドポンプは、砂はもちろん砕石、レキ等固形物(揚物径の範囲内)を特殊な攪拌羽根の回転による攪拌効果で
泥水と一緒に排水出来ます。

DP型シリーズ <吐出し口径   150mm・200mm> ※土質の条件によっては水中掘削する事も可能です。

50/60Hz 共通標準仕様※表示質量は、ケーブルを除くポンプ単体の質量です。

仕様を詳しく見る
吐出し
口 径(吋/mm)
型  式 出力(kW) 相・電圧{三相}(V) 全揚程(m) 吐出し量(m³/min) 始動方式 質量{重量}(kg) 異物
通過径(mm)
キャブタイヤケーブル PDF
材 質 心数×断面積(m²) 仕上外径(mm) 長さ(m)
4/100 DP-15 11 200 15 1.5 じか入 490 35 3PNCT 4×14 27.8 10
4/100 DP-20 15 200 20 1.5 じか入 550 35 3PNCT 4×14 27.8 10
4/100 DP-30 22 200 30 1.5 じか入 750 35 3PNCT

3×38
1×3.5

38.6 10
6/150 DP-50 37 200 25 3.2 じか入 950 60 3PNCT

3×50
1×3.5

44.8 10
6/150 DP-30B 22 200 15 3.2 じか入 730 60 3PNCT

3×38
1×3.5

38.6 10
8/200 DP-50B 37 200 15 6.0 じか入 970 60 3PNCT

3×50
1×3.5

44.8 10

東洋横型サンドポンプ

【水中・陸上両用サンドポンプ】
横型サンドポンプは、水中で使用する事はもちろんですが陸上ポンプとして気中運転(オイルタンク付)が可能です。 タンク間の移送用や排水の横引き距離が長くなる場合はポンプ間の中継用としても使用が可能です。

VH横型シリーズ<吐出し口径   80mm・150mm> VH陸上中継専用型 <吐出し口径   80mm・150mm> VH縦型仕様<吐出し口径   80mm・150mm>

VH型シリーズ仕様

仕様を詳しく見る
吐出し
口 径(吋/mm)
型  式 出力(kW) 相・電圧{三相}(V) 全揚程(m) 吐出し量(m³/min) 始動方式 質量{重量}(kg) 異物
通過径(mm)
キャブタイヤケーブル PDF
材 質 心数×断面積(m²) 長さ(m)
3/80 VH-3 2.2 200 6 0.2 じか入 140 30(25) 3PNCT 4×2 10
3/80 VH-5 3.7 200 12 0.5 じか入 155 30(25) 3PNCT 4×5.5 10
4/100 VH-7.5 5.5 200 10 1.2 じか入 205 60(30) 3PNCT 4×5.5 10
4/100 VH-10 7.5 200 12 1.2 じか入 225 60(30) 3PNCT 4×8 10
6/150 VH-15B 11 200 10 2.5 じか入 325 60(45) 3PNCT 4×8 10
6/150 VH-20B 15 200 15 2.5 じか入 375 60(30) 3PNCT 4×14 10
6/150 VH-30B 22 200 20 2.5 じか入 575 80(45) 3PNCT 3×38+1×3.5 10
3/80 VH-15HU 11 200 22 0.8 じか入 320 50 3PNCT 4×8 10
4/100 VH-30H 22 200 40 1.0 じか入 500 25(20) 3PNCT 3×38+1×3.5 10

オートポンプ/残水オートポンプ

【電極式自動運転タイプ】
オートポンプは、非常用の排水ポンプとして、必要な箇所に設置しておけば、集中豪雨など、
いざと言う時でも自動排水が可能です。水位検出電極にスプリングコイルを採用していますので、
コイルを引き延ばす事で液面水位の設定が任意に調節可能です。

HSREシリーズ <吐出し口径   50mm> HSEシリーズ <吐出し口径   50mm> KTVE-2.75型 <吐出し口径   50mm> KTVEシリーズ <吐出し口径   50mm・100mm>

50/60Hz 共通標準仕様※表示質量は、ケーブルを除くポンプ単体の質量です。

仕様を詳しく見る
吐出し
口 径(吋/mm)
型  式 出力(kW) 相・電圧{三相}(V) 全揚程(m) 吐出し量(m³/min) 始動方式 質量{重量}(kg) 異物
通過径(mm)
キャブタイヤケーブル PDF
材 質 心数×断面積(m²) 仕上外径(mm) 長さ(m)
2/50 HSE-2.4S/
HSE-2.4SJ
0.4 単100 /
単200
8 0.1 コンデンサ
運転
11.9 7 VCT 3×1.25 10.1 5
2/50 HSRE-2.4S/
HSRE-2.4SJ
0.4 単100 /
単200
MAX 12 MAX 0.12 コンデンサ
運転
10.6/
10.8
7 VCT 3×1.25 10.1 5
2/50 HSE-2.75SAJ 0.75 単200 11 0.16 コンデンサ
運転
12.1 7 VCT 3×1.25 10.1 5
2/50 KTVE-2.75 0.75 200 10 0.18 じか入 12.7 8.5 VCT 4×1.25 11.1 8
2/50 KTVE-2-1.5 1.5 200 15 0.20 じか入 22.0 8.5 VCT 4×1.25 11.1 8
3/80 KTVE-2-2.2 2.2 200 20 0.20 じか入 25.0 8.5 VCT 4×1.25 11.1 8
3/80 KTVE-3-3.7 3.7 200 18 0.50 じか入 40.0 8.5 2PNCT・F 4×2 14.4 8
4/100 KTVE-3-5.5 5.5 200 22 0.60 じか入 52.0 8.5 2PNCT・F 4×3.5 16.8 8

残水ポンプ/スイープポンプ

【残水低水位排水ポンプ】
残水ポンプは、通常の排水ポンプとしても使用できますが、より排水の水位を低くしたい、
または限りなくゼロにしたい場合に適しています。
排水水位は1mm〜13mm程度まで可能です。
種類も100Vと200Vを用意しており、自動排水のオートポンプも提供できます。

HSR-2.4S型 <吐出し口径   50mm>

50/60Hz 共通標準仕様

仕様を詳しく見る
吐出し
口 径(吋/mm)
型  式 出力(kW) 相・電圧{三相}(V) 全揚程(m) 吐出し量(m³/min) 始動方式 質量{重量}(kg) 異物
通過径(mm)
キャブタイヤケーブル PDF
材 質 心数×断面積(m²) 仕上外径(mm) 長さ(m)
2/50 HSR-2.4S 0.4 単100 10 0.05 コンデンサ
運転
10.6/10.8 3 VCT 3×1.25 10.1 5
2/50 HSRE-2.4J 0.4 単200 10 0.05 コンデンサ
運転
11.3 3 VCT 3×1.25 10.1 5

【残水吸排水用スイープポンプ】

LSP-4

50/60Hz 共通標準仕様 非自動型/自動運転型※表示質量は、ケーブルを除くポンプ単体の質量です。
※運転前に必ず呼び水を入れてください。(1.8ℓ)

仕様を詳しく見る
型  式 口 径
吸込×吐出し(mm)
出力(kW) 相・電圧{単相}(V) 始動方式 最大
吐出し水量(ℓ/min)
最大
吐出し揚程(m)
最大
真空度{MPa}
( mmhg )
質量{重量}(kg) キャブタイヤケーブル PDF
材 質 心数×断面積(m²) 仕上外径(mm) 長さ(m)
LSP-4/
LSPE-4
25×25 0.48 100 コンデンサ
運転
50/55 6.9/7.8 -0.073
{-550}
16.5/18.5 VCT 3×1.25 10.1 5
UBV-40C 25×25 0.4 100 コンデンサ
運転
60/60 7.6/8.4 -0.073
{-550}
15/15 VCT 3×1.25 10.5 5

低水位排水ポンプ

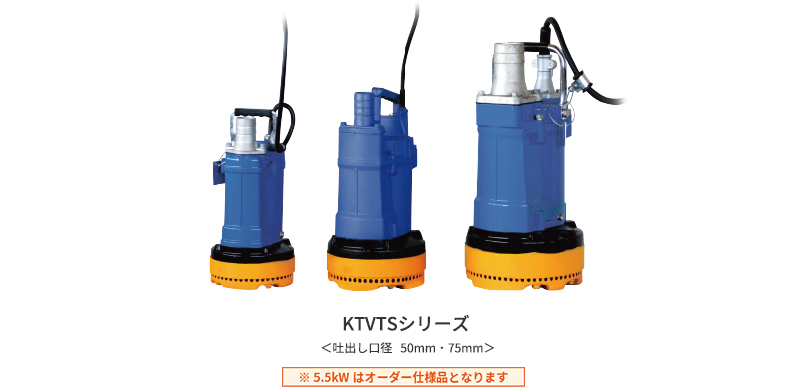

KTVTSシリーズ <吐出し口径   50mm・75mm>

50/60Hz 共通標準仕様

仕様を詳しく見る
吐出し
口 径(吋/mm)
型  式 出力(kW) 相・電圧{三相}(V) 全揚程(m) 吐出し量(m³/min) 始動方式 質量{重量}(kg) 異物
通過径(mm)
キャブタイヤケーブル PDF
材 質 心数×断面積(m²) 仕上外径(mm) 長さ(m)
2/50 KTVTS-8 0.75 200 10 0.18 じか入 11.5 8.5 VCT 4×1.25 11.1 5
2/50 KTVTS-15 1.5 200 15 0.20 じか入 21.0 8.5 VCT 4×1.25 11.1 8
3/80 KTVTS-22 2.2 200 20 0.20 じか入 23.0 8.5 VCT 4×1.25 11.1 8
3/80 KTVTS-37 3.7 200 18 0.50 じか入 36.0 8.5 2PNCT・F 4×2 14.4 8
ディープウエル井戸

ディープウエル排水

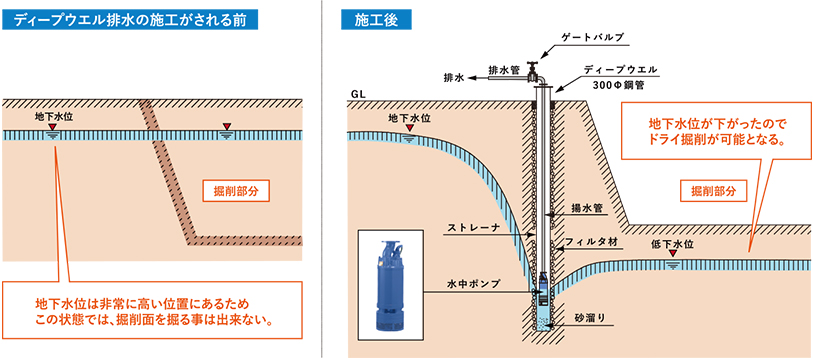

地中掘削工事を施工する際、
地下水位が高い場合に掘削する部分の水位を下げる必要が生じます。
その際、採用される工法の一つとしてディープウエル排水工法があります。

ディープウエル排水工法を施工する事により、
地下水位面が低下してドライ掘削を行う事が
可能となります。(地層の条件により、本数や深さは変わります)

50/60Hz 共通標準仕様

仕様を詳しく見る
型  式 口 径(吋/mm) 揚程(m) 吐出し量(m³/min) 出  力(kW) 寸  法(mm) 運転可能
水  位(mm)
重 量( ㎏ ) 電  圧( V ) PDF
最大高 最大径
KTV-22 2/50 20 0.3 2.2 412 240 80 23 三相200
KTV-37 3/80 23 0.3 3.7 510 285 90 23
KTV-37H 2/50 30 0.2 3.7 510 285 90 36
KTV-55 4/100 26 0.5 5.5 545 300 90 47
KTZ-47.5 4/100 30 0.8 7.5 764 330 190 100
KTZ-411 4/100 35 1.0 11 806 373 190 130
LH-25.5W 2/50 46 0.3 5.5 750 254 170 49
LH-311W 3/80 60 0.5 11 1,025 270 200 130
LH-322W 3/80 82 0.6 22 1,235 330 300 304

自動排水タンクパイプ/レキトール

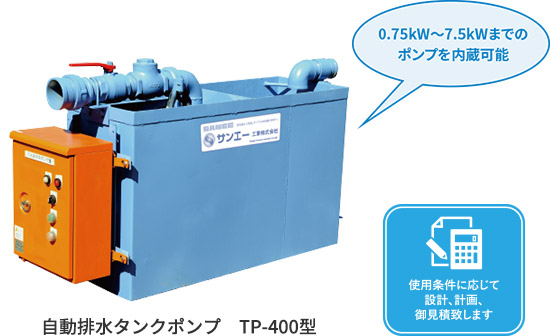

【ピット清掃削減・省労力化/省スペース・省エネ排水】自動排水タンクポンプ TP-400型
型   式 TP-400型
電   圧 200V
出   力 1.5kW~7.5kW
寸 法 (m) 幅:460×長:1,300×高:755
重   量 190kg ( ポンプ別途 )
標準付属品 ポンプ自動運転盤

使用例

排水はタンクポンプで中継して坑外へ

※シールド・トンネル坑内・斜坑の排水中継ポンプ用として使用する事が出来ます。

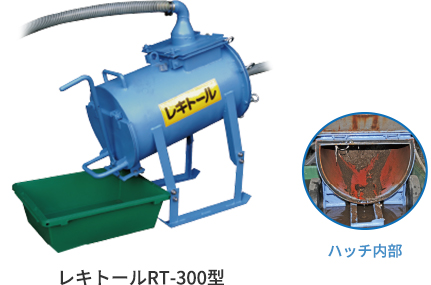

【レキトール】【レキトール】 ハッチ内部
型   式 RT-300型
投入水量 300ℓ/min
沈殿物容量 50ℓ
寸 法(㎜) 幅:480×長さ:900×高さ:1,010
重   量 80kg(乾燥時)

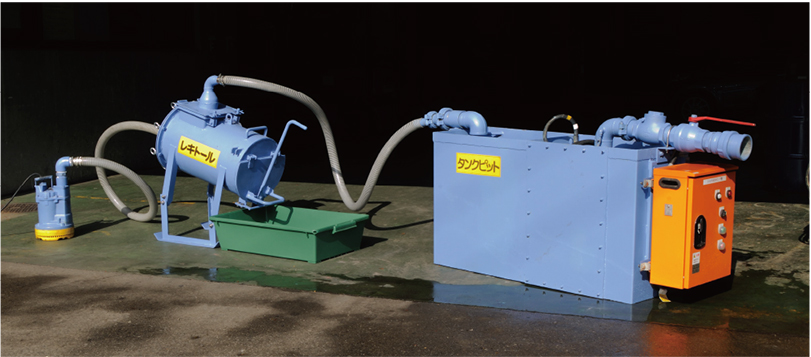

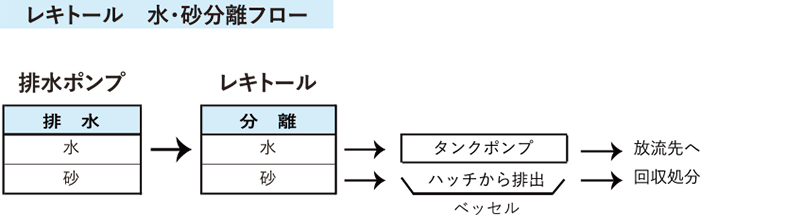

使用例

レキトールタンクを使用して砂の回収

自動運転制御盤

【自動運転制御盤】
ポンプを安全かつ確実に、必要な水位で運転·停止する自動運転制御盤を提供いたします。
ご要望に応じまして、あらゆる運転制御盤の設計、製作お受けいたします。

自動盤諸元表

仕様を詳しく見る
型     式 5.5kW 11kW 22kW 37kW 110kW
制御内容 ①給排水 - - - -
制御内容 ②給水or排水 - 切替 切替 切替 切替
手動-停止-自動切替S/W
遠方-手元 切替S/W - -
異常外部警報(無電圧) - - -
起動方式 直入 直入 直入 スターデルタ スターデルタ
保護装置 電流検知 電流検知 電流検知 電流検知 電流検知
漏電遮断器 ELB 30mA
電圧(V) 三相 200 三相 200 三相 200 三相 200 三相 400
寸法(㎜) 400 505 505 950 1,250
高さ 420 655 655 955 955
奥行 160 225 225 262 262
重量(㎏) 14 26 28 65 90
5点式5.5kW
-
-
-
直入
電流検知
三相 200
950
755
212
52
7点式現場起動盤
仕様を詳しく見る
自動制御盤
フロートレススイッチ 9回路
給水 or  排水 9回路
電圧(V) 単線200
寸法(㎜) 500
高さ 400
奥行 180
重量(kg) 10

7点式自動盤諸元表

5.5kW 5.5kW 5.5kW 5.5kW 5.5kW 5.5kW 5.5kW
制御内容 ②給水 or 排水 - - - - - -
手動-停止-自動切替S/W - - - - - -
遠方-手元 切替S/W
異常外部警報(無電圧)
起動方式 直入 直入 直入 直入 直入 直入 直入
保護装置 電流検知 電流検知 電流検知 電流検知 電流検知 電流検知 電流検知
漏電遮断器 ELB 30mA
電圧(V) 三相 200
寸法(㎜) 950
高さ 755
奥行 212
重量(㎏) 58

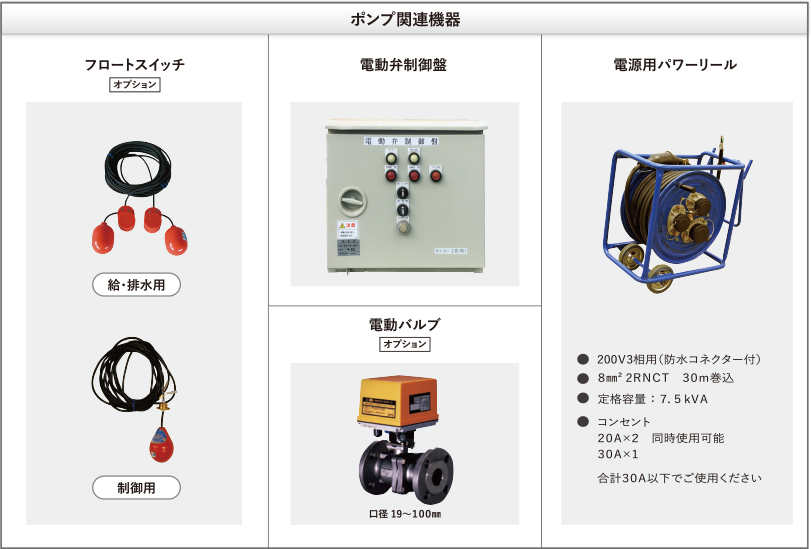

インバータ盤/ポンプ関連機器

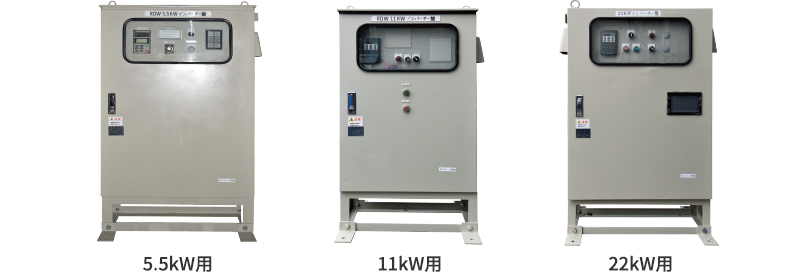

【インバータ盤】

5.5kW用  11kW用 22kW用

インバータ盤諸元表

仕様を詳しく見る
型     式 INB-55 INB-11 INB-22
電  気  容  量(kW) 5.5 11 22
ノイズフィルター
漏電遮断器ELB100mA
電      圧( V ) 三相200
寸  法( ㎜ ) 750 800 800
長さ 1,280 1,480 1,480
奥行 390 390 390
重      量( kg ) 75 85 90

ホース・ニップル接続部材

【各種ホース】

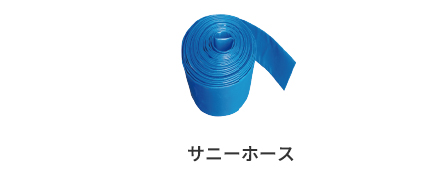

サニーホース
口 径(吋/mm) 定 尺( m ) 許容圧力( MPa )
2/50 50/100 0.5
3/80 50/100 0.4
4/100 50/100 0.4
6/150 50/100 0.3
8/200 50/100 0.3
  • 一般排水用として使いやすくて安全色の排水ホースです
  • 使用温度範囲0℃~35℃
  • ポンプとの接合はジュビリーバンドを使用します

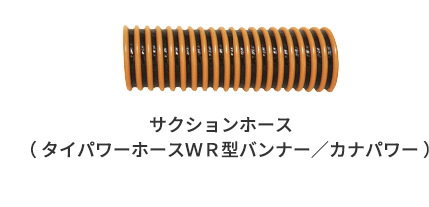

サクションホース ( タイパワーホースWR型バンナー/カナパワー )
口 径(吋/mm) 定 尺( m ) 許容圧力( MPa )
1/25 20/50 0.5
1¼/32 20/50 0.45
1½/38 20/50 0.4
2/50 20/50 0.3
3/80 20/50 0.25
4/100 20/50 0.25
6/150 10/20 0.25
8/200 10/20 0.2
  • サニーホースより丈夫で水量が確保しやすいホースです
  • 耐圧、耐摩擦、耐候に優れ効率よく作業を行えます
  • 継手金具、フランジ、ヴィクトリックジョイントを使用致します
  • 使用温度範囲-10℃~50℃
  • ポンプとの接合はパワーロックバンドを使用します
サクションホース( タイパワーホースWS型 )
口 径(吋/mm) 定 尺( m ) 許容圧力( MPa )
2/50 20/50 0.5
3/80 20/50 0.5
4/100 20/50 0.5
6/150 20 0.5
8/200 10 0.5
10/250 5 0.25
  • 一般排水用として使いやすくて安全色の排水ホースです
  • 使用温度範囲-5℃~60℃
  • ポンプとの接合がタケノコの場合はパワーロックバンドを使用します
  • ポンプとの接合がS-1口金の場合はヴィクトリックジョイントを使用します
サクションホース ( タイパワーホースWR型バンナー/カナパワー )
口 径(吋/mm) 定 尺( m ) 許容圧力( MPa )
2/50 20/50 1.0
3/80 20/50 1.0
4/100 20/50 1.0
6/150 20 1.0
8/200 20 1.0
10/250 20 1.0
  • 一般排水用として使いやすくて安全色の排水ホースです
  • 使用温度範囲-5℃~60℃
  • ポンプとの接合がタケノコの場合はパワーロックバンドを使用します
  • ポンプとの接合がS-1口金の場合はヴィクトリックジョイントを使用します

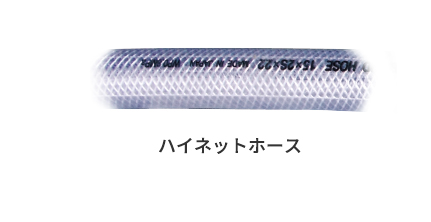

ハイネットホース
内径×外径(mm) 定 尺( m ) 許容圧力( MPa )
6×11 100 1.0
8×13.5 100 1.0
9×15 100 1.0
12×18 100 1.0
15×22 100 0.8
19×26 50 0.6
25×33 50 0.6
  • 補強繊維入り水道ホースより圧力に強く、広く一般的に使用されている
  • 使用温度範囲-5℃~60℃
  • ポンプとの接合はジュビリーバンドを使用します

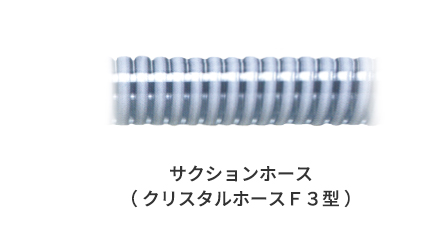

サクションホースメーカー比較表

比較表はこちら
サンエー工業 A社 B社 C社 D社 E社 F社 G社
2. クリスタルホースF3 indus GM2 V.S.-C3型 ネオライト フラットライト TAC SD-C3 SKE型 GSサク型グレーS
3. タイパワーホースWS indus CX V.S.カナラインA ネオ・ホーマー
6型
パワーエース ラインエース エムライン CT型 パワーラインOM型
4. タイパワーホースWR indus BR カナパワーホース
ニューAT
バンナー
BL-R型
ニュータフレックス ラインパワーAT AM型 -
【ホースニップル/接続部材】
【ホースニップル/接続部材】

仮設用配管·部材

【土木·建築用仮設用配管】

  • 軽量鋼管パイプのレンタル·販売に応じます。
  • 配管布設工事のご用命を承ります。お気軽にご相談下さい。
  • 下記以外の配管径、肉厚鋼管もご相談に応じます。
仕様を詳しく見る
呼 径A ( B ) 管 外 径 ( mm ) 管の厚さ ( mm ) 長  さ( m ) 重  量 ( kg / 本 ) カ ラ ー
外  径
25 ( 1 ) 34.0 2.3 6.0 10.8 39.0
25 ( 1 ) 34.0 2.3 3.0 5.4 39.0
50 ( 2 ) 60.5 2.3 6.0 19.8 66.5
50 ( 2 ) 60.5 2.3 3.0 9.9 66.5
80 ( 3 ) 89.1 2.3 6.0 29.5 97.0
80 ( 3 ) 89.1 2.3 3.0 14.8 97.0
100 ( 4 ) 114.3 2.3 6.0 38.1 122.0
100 ( 4 ) 114.3 2.3 3.0 19.1 122.0
100 ( 4 ) 114.3 3.5 6.0 57.4 122.0
100 ( 4 ) 114.3 3.5 3.0 28.7 122.0
150 ( 6 ) 165.2 2.5 6.0 60.0 174.5
150 ( 6 ) 165.2 2.5 3.0 30.0 174.5
150 ( 6 ) 165.2 3.7 6.0 88.2 174.5
150 ( 6 ) 165.2 3.7 3.0 44.1 174.5
200 ( 8 ) 216.3 3.0 6.0 94.8 228.5
200 ( 8 ) 216.3 3.0 3.0 47.4 228.5
200 ( 8 ) 216.3 4.5 6.0 141.0 228.5
200 ( 8 ) 216.3 4.5 3.0 70.5 228.5
250 ( 10 ) 267.4 3.5 6.0 137.0 279.5
250 ( 10 ) 267.4 3.5 3.0 68.5 279.5
300 ( 12 ) 318.5 6.0 6.0 227.0 330.0
300 ( 12 ) 318.5 6.0 3.0 138.5 330.0
  • 使い易い軽量鋼管で
    低コスト、省力化に役立ちます
  • シールド工事使用状況
  • 給水設備使用状況

パイプ運搬積込概略図

パイプ運搬積込概略図

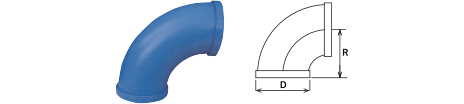

エルボ 90° ( Sカラー付 )
呼径A ( B ) 寸 法 ( mm ) 重量(kg)
外径(D) 肉 厚 曲り半径(R) 90° 45°
25 ( 1 ) 34.0 3.2 38.1 0.34 0.20
50 ( 2 ) 60.5 3.8 76.2 0.77 0.45
80 ( 3 ) 89.1 4.2 114.3 1.74 1.18
100 ( 4 ) 114.3 4.5 152.4 3.29 1.84
150 ( 6 ) 165.2 5.0 228.6 7.71 4.16
200 ( 8 ) 216.3 5.8 304.8 15.7 8.46
250 ( 10 ) 267.4 6.6 381.0 26.9 14.2
300 ( 12 ) 318.5 6.9 457.2 40.0 20.8

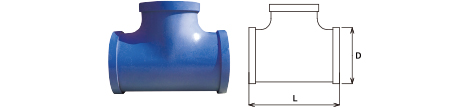

チーズ ( Sカラー付 )
呼径A ( B ) 寸 法 ( mm ) 重量(kg)
外径(D) 肉厚 長さ(L)
25 ( 1 ) 34.0 3.2 90 0.52
50 ( 2 ) 60.5 3.8 140 1.53
80 ( 3 ) 89.1 4.2 185 2.95
100 ( 4 ) 114.3 4.5 224 4.72
150 ( 6 ) 165.2 5.0 300 9.40
200 ( 8 ) 216.3 5.8 370 18.8
250 ( 10 ) 267.4 6.6 448 29.7
300 ( 12 ) 318.5 6.9 520 50.1

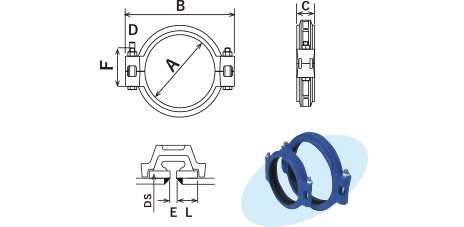

ヴィクトリックジョイント
S型 ( 標準タイプ )
※350㎜~900㎜までは、4分割SW型となります。
仕様を詳しく見る
呼径A 管外径(mm) ジョイント寸法(mm) ボルト寸法(mm) 管端寸法(mm) 概算
重量(kg)
A B C D F DS L E( 最大値 )
25 34.0 64 98 42 9 55 39 15.0 4 0.5
50 60.5 92 126 43 9 55 67 15.0 4 0.8
80 89.1 123 156 43 9 70 97 15.0 5 1.1
100 114.3 154 194 47 12 84 122 16.0 5 1.7
150 165.2 208 250 48 12 105 175 16.0 5 2.7
200 216.3 271 328 57 16 115 229 19.0 6 4.7
250 267.4 322 376 58 16 147 280 19.0 6 6.0
300 318.5 373 446 61 20 150 330 19.0 6 8.0

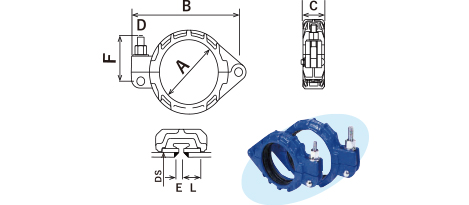

ヴィクトリックジョイント
S-ONE型( ワンタッチタイプ )
仕様を詳しく見る
呼径A 管外径(mm) ジョイント寸法(mm) ボルト寸法(mm) 管端寸法(mm) 概算
重量(kg)
A B C D F DS L E( 最大値 )
50 60.5 100 156 47 12 65 67 15.0 4 1.3
80 89.1 130 188 48 12 80 97 15.0 5 1.7
100 114.3 160 242 53 12 100 122 16.0 5 3.0
150 165.2 220 319 57 16 115 175 16.0 5 5.0
200 216.3 284 400 67 20 135 229 19.0 5 9.7

【配管継手/部材】

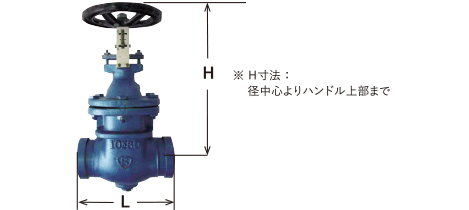

S形ゲートバルブ
呼径A( B ) 寸 法 ( mm ) 重量( kg )
H L
50 ( 2 ) 276 150 7
80 ( 3 ) 332 175 12
100 ( 4 ) 384 205 19
150 ( 6 ) 497 250 40
200 ( 8 ) 608 275 66
250 (10) 721 305 85

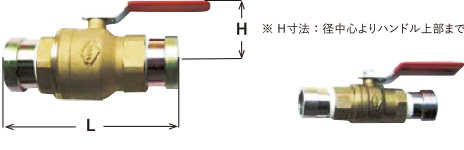

S形ボールバルブ
呼径A( B ) 寸 法 ( mm ) 重量( kg )
H L
25 ( 1 ) 34 148 0.8
50 ( 2 ) 67 195 2.6
80 ( 3 ) 97 275 8.0
100 ( 4 ) 122 285 9.5

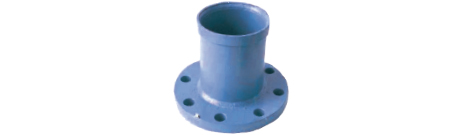

フランジ·Sカラー ( フランジJIS10K )
呼径A( B ) 寸 法 L ( mm ) 重量( kg )
25 ( 1 ) 150 3
50 ( 2 ) 4
80 ( 3 ) 5
100 ( 4 ) 7
150 ( 6 ) 10
200 ( 8 ) 13
250 ( 10 ) 18
300 ( 12 ) 22

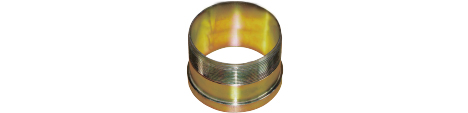

Sカラーニップル
呼径A ( B ) 寸 法 ( mm ) 重量( kg )
L
25 ( 1 ) 45 0.13
50 ( 2 ) 55 0.33
80 ( 3 ) 70 0.62
100 ( 4 ) 80 0.94
150 ( 6 ) 130 1.85

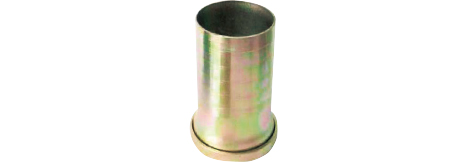

S-1口金
呼径A( B ) 寸 法 ( mm ) 重量(kg)
ホース内径 ホース外径 案内径 長さ
25 ( 1 ) 25 27 23 90 0.5
50 ( 2 ) 50 51 45 120 0.5
80 ( 3 ) 75 76 70 150 0.9
100 ( 4 ) 100 102 96 180 1.4
150 ( 6 ) 150 152 146 220 2.1
200 ( 8 ) 200 204 196 260 4.5
250 ( 10 ) 250 254 248 300 6.8

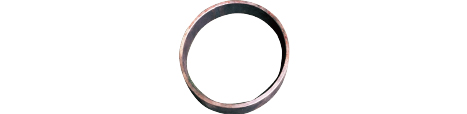

Sカラーリング
口径(mm)
25
50
80
100
150
200
250
300

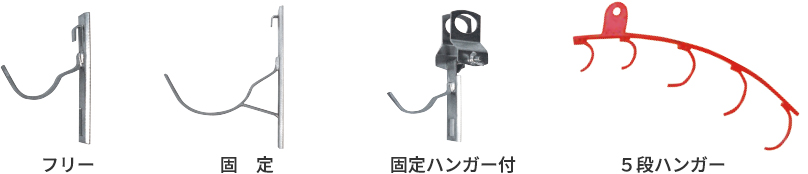

パイプハンガーフリー 固 定 固定ハンガー付5段ハンガー

ポンプの基礎知識

水中ポンプの機種選定方法

水中ポンプ機種選定の際は、下記条件を詳しく確認することで、現場に合った最適な機種を選定することができます。

(1) 用途 ( 建設工事用水中ポンプ )

主に工事現場で発生する雨水・湧水・泥水・土砂水・スラリー液などを揚水。工事期間だけ仮設的に使用し、工事が終われば別の工事現場に移動して使用するものを建設用(工事用)ポンプと称しています。

  • 揚液には、泥や砂が多く含まれるケースが多いので、羽根車には摩耗に強い材質が使われています。
  • 工事現場では簡易的に使うためホースに接続して使用することが多いです。
    吐出し口の形状を変更すれば配管に接続して使用することもできます。
  • モーターの冷却構造は、外装形・内装形・半内装形の3つに分類されています。
    モーターが気中に噴出していても水を吐出していれば連続運転は可能な構造となっております。

一般工事排水用 泥水・サンド用 高揚程用 低水位排水用

外装形 内装形 半内装形
(2) 全揚程

簡易的な工事排水において、ホースを使う場合はホース10mあたりの損失揚程を1mとして全揚程を計算します。

ポンプ揚程(高さ)の概算算出方法

全揚程 (m) = 実揚程 (m) +損失揚程(m)

損失揚程 (m) = 直管損失揚程 (m) + 形状損失揚程 (m)

(3) 吐出し量

ポンプを使ってどれだけの水量を揚水したいのかを確認します。
水中ポンプの吐出し量は1分間にどれだけの容積を揚水できるかで表し m³/min の単位で表記します。

単位換算

「m³」を「リットル」や「トン」に換算する場合

1m³/min = 1,000㍑/min = 1ton / min

「分」を「時間」や「秒」に換算する場合

1m³/min = 60m³/h = 0.0167 m³ / sec

(4) 口径

吐出口の確認

  • ポンプ口径はポンプ自身の吐出し能力と接続する配管の適正水量に応じて決定されています。
    したがって一般的に配管はポンプ口径と同径のものが使われます。
  • ポンプ口径と配管径が異なる場合は、レジューサ(拡大管・縮小管)によって接続可能です。
    ただし、ポンプ口径よりも配管やホース径を小さくすると損失が大きくなりポンプ吐出し量が低下します。
ポンプ口径・配管径 適正水量の目安
50㎜(2吋) 0.1~0.2 m³/min
80㎜(3吋) 0.5  m³/min
100㎜(4吋) 1.0  m³/min
150㎜(6吋) 2.0  m³/min
200㎜(8吋) 4.0  m³/min

※ 1吋 = 25㎜

吐出口の種類

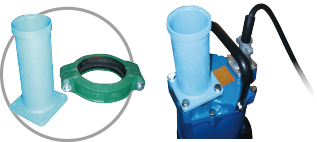

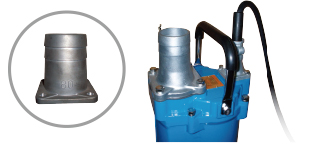

ホースカップリング(タケノコ)

ホースを差し込んでバンドで固定します。基本的にはメーカーの純正になります。

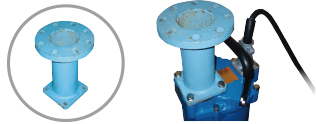

フランジ( JIS10K )

JIS規格のフランジ配管が取付できます。パッキンを挟んでボルト、ナットで締結します。

ヴィクトリックジョイント&エスカラー

特殊なバンドでカラーの付いた配管を固定します。取り外しが容易です。
(5) 電源

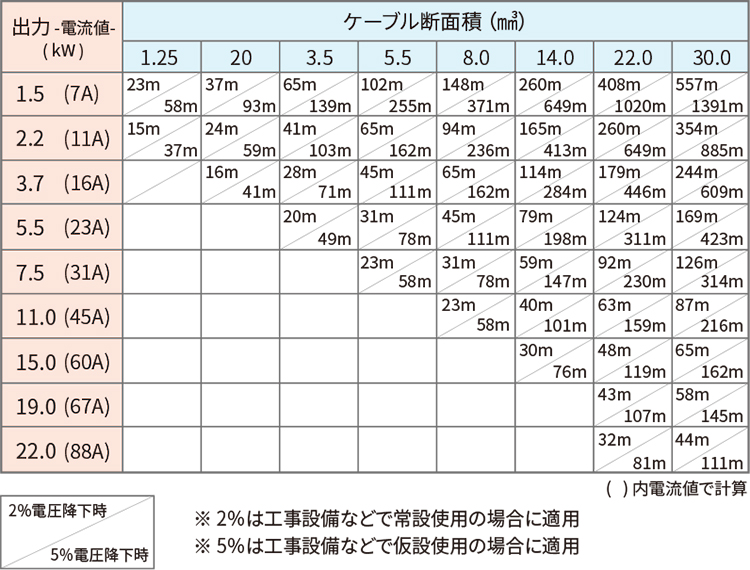

電源ケーブルの許容延長簡易算出

電源ケーブルの許容延長について

ポンプの電源ケーブルを延長できる長さには限界があります!!
