フリーステップポンプ

【超高層建築用 フリーステップポンピングシステム】
建築工事の高層化に伴い、いかなる階高の仮設給水システムにも対応し開発しております。
配管(ラダーホース)、バルブユニットも全てレンタルで提供していますので、
使用後も現場に廃棄物が残らないゼロミッションに貢献しております。
階高、必要水量の設定は計画設計が必要になりますので弊社、担当者にご相談をお願い致します。

  • FPシリーズ給水ポンプ
  • ラダーホース
  • バルブユニット

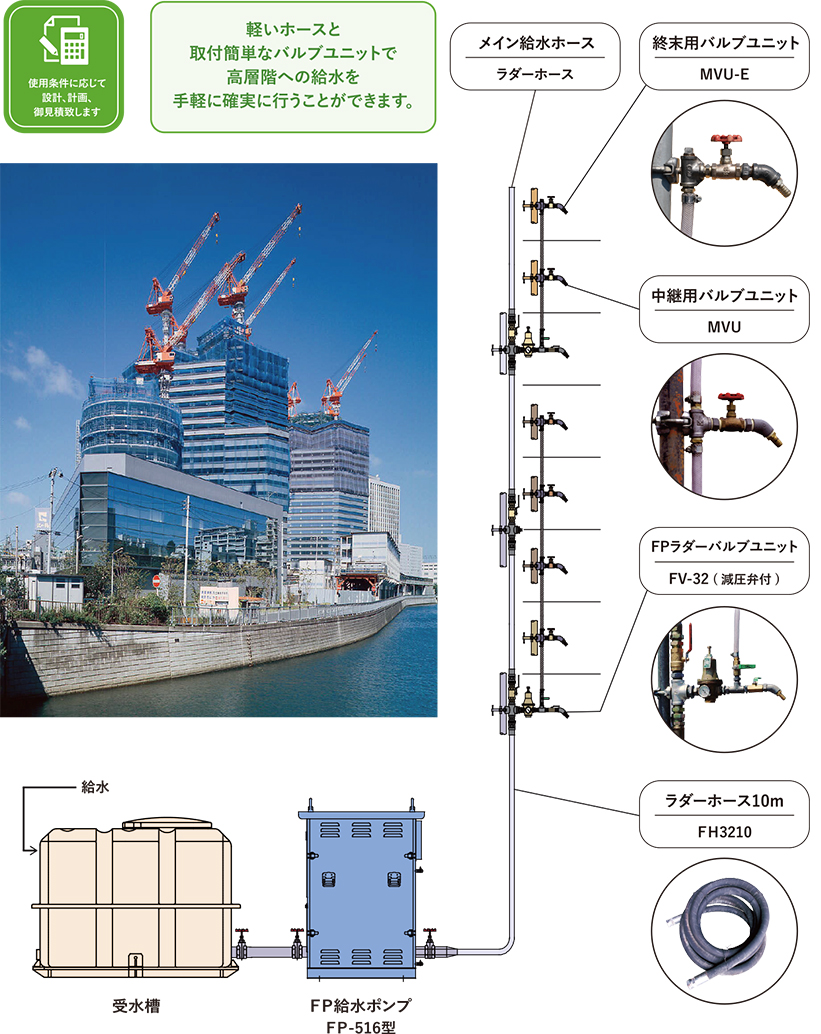

使用条件に応じて設計・計画御見積致します 軽いホースと取付簡単なバルブユニットで高層階への給水を手軽に確実に行うことができます。メイン給水ホース ラダーホース終末用バルブユニット MVU-E 中継用バルブユニット MVU FBラダーバルブユニット FV-32(減圧弁付) ラダーホース10m FH3210 給水 受水槽 FP給水ポンプ FP-516型

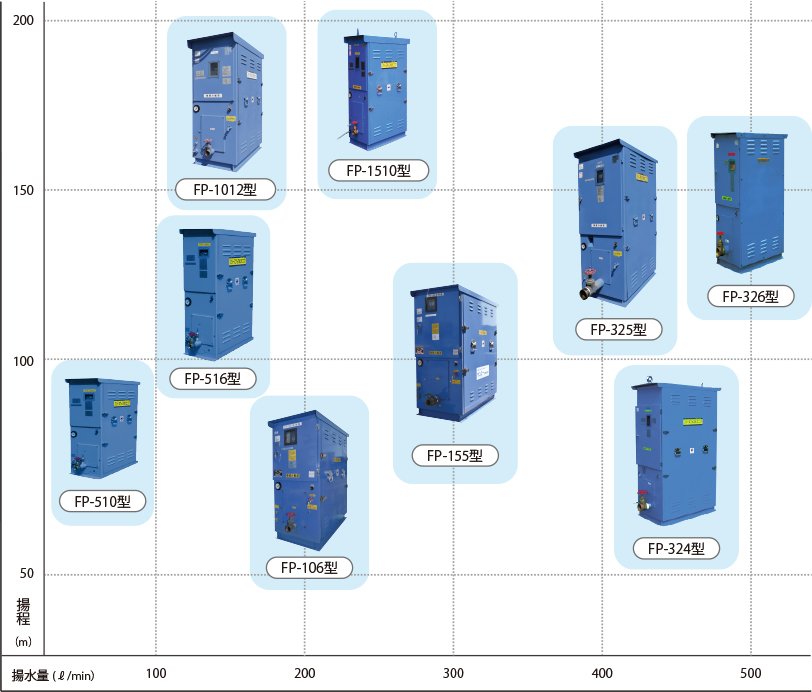

フリーステップポンプ FPシリーズ

揚程(m) 50 100 150 200 揚水量(l/min) 100 200 300 400 500 FP-510型 FP-1012型 FP-516型 FP-106型 FP-1510型 FP-155型 FP-325型 FP-324型 FP-326型

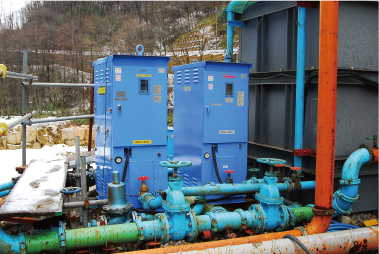

  • トンネル工事並列給水
  • ダム工事並列給水

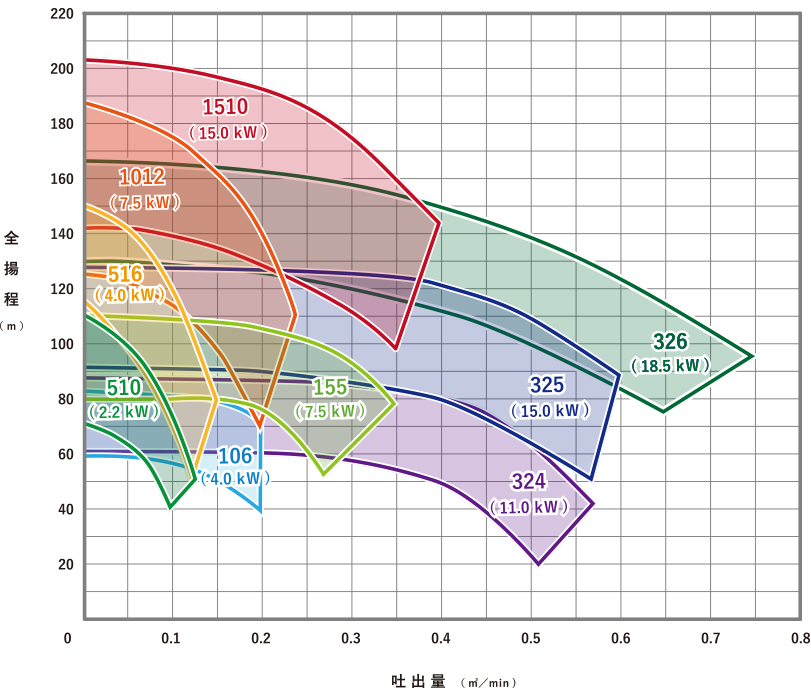

FP選定図

諸元表

ユニット形式 揚水量(ℓmin) 揚 程(m) 出 力(KW) ユニット寸法(mm) ユニット口径(mm) 乾燥重量(kg)
全長 全幅 全高 吸込口 吐出口
FP-510 90 80 2.2 900 384 915 32 32 120
FP-516 100 127 4.0 900 384 1,228 32 32 160
FP-106 200 74 4.0 1,050 500 1,230 40 40 230
FP-155 300 90 7.5 1,100 500 1,300 65 65 260
FP-1012 150 160 7.5 1,050 500 1,357 40 40 230
FP-1510 250 185 15.0 1,100 600 1,700 65 65 400
FP-324 450 75 11.0 1,100 600 1,715 80 80 430
FP-325 400 110 15.0 1,150 600 1,720 80 80 500
FP-326 500 140 18.5 1,150 600 1,870 80 80 500

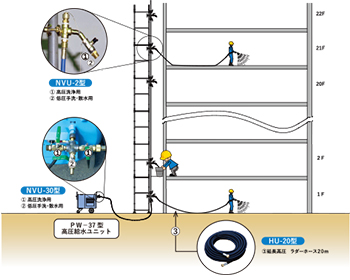

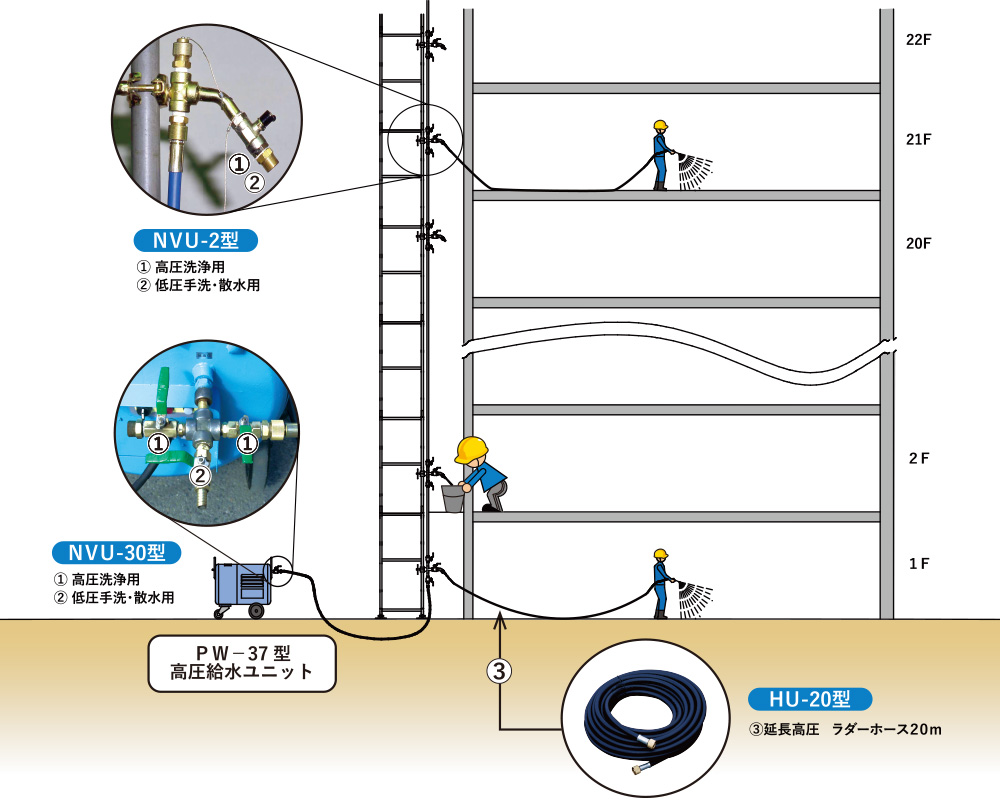

仮設給水設備 ポンピングラダーシステム

ポンピングワッシャーとラダーホース給水システムの組み合わせにより、
工事用普通水と洗浄用高圧水を12mm高圧ホースで送水します。

ワンライン給水方式

ポンピングワッシャーPW-37S

PW-37S仕様

使用電源 200V/220V 3相 50/60Hz
モーター 3.7kW 4P
制御方式 SFP自動運転
吐出圧力 0~5MPa
吐 出 量 30ℓ/min
寸  法 L:920×W:595×H:805㎜
重  量 約128㎏(乾燥時)

※ 全自動高圧給水ポンプは、
地上300mで30ℓ/minの圧力水が使えます。

使用事例

トンネル・シールド・高架橋・橋梁・
アンダーパス・共同溝工事にも対応

上に高く給水するだけではありません、横に長い工事にも対応。ポンピングワッシャーによるラダーホース高圧給水システムは、手間のかからない複合給水(低圧・高圧)で大幅なコストダウンをご提供いたします。

大水量自動給水システム

【ハイポンピングコントロールシステム】
《 ハイポンピングコントロール ( HPC ) システム 》
HPCシステムは、水量に合わせて送水ポンプを複数台の組合せで設計し、
使用水量に合わせて送水ポンプの制御を行うシステムです。
制御方式は、流量と圧力を検知し送水ポンプの台数を、使用水量により制御し、
送水ポンプの運転が増減され無駄な電気を消費しません。
また、送水ポンプの不要な摩耗を軽減する事も出来ます。

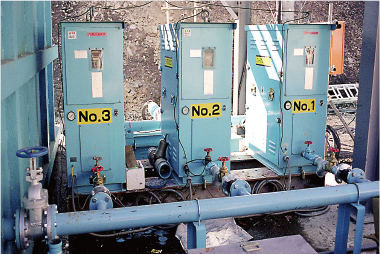

メンテナンスを軽減し、省エネ運転を行うためコストパフォーマンスに優れています。ダム工事・大水量給水

  • HPCシリーズ
  • HPC-65組立完成図

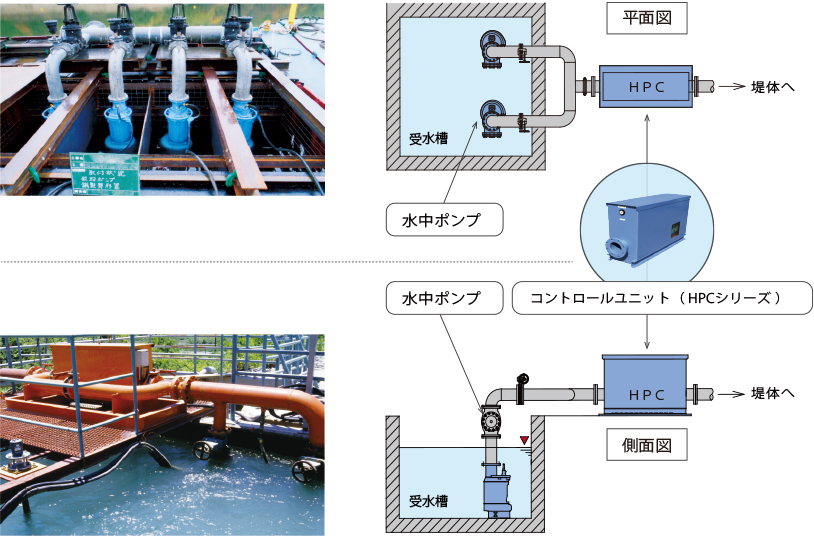

水中ポンプとの組合せ | HPCシステム設置概念図

平面図受水槽水中ポンプ HPC 堤体へ側面図受水槽 水中ポンプ コントロールユニット (HPCシリーズ) HPC 堤体へ

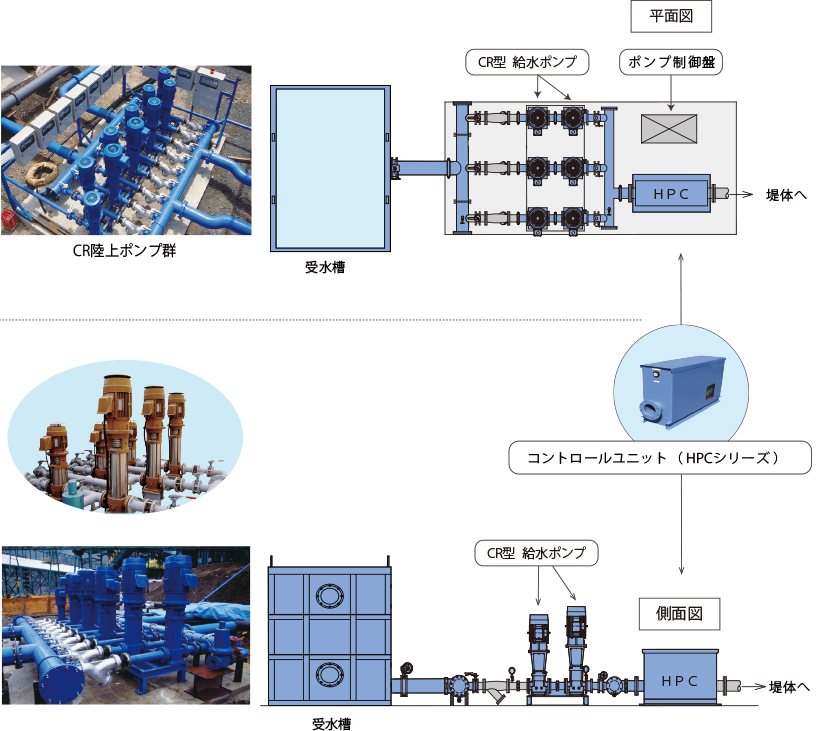

CR型 ( 陸上 ) ポンプとの組合せ | HPCシステム設置概念図

平面図CR陸上ポンプ群受水槽CR型 給水ポンプ ポンプ制御盤 HPC 堤体へコントロールユニット (HPCシリーズ)受水槽CR型 給水ポンプ 側面図 HPC 堤体へ

コントロールユニット諸元表※印 :電動機容量は設計時のポンプ電動機容量で外部操作盤が必要です。

ユニット形式 制御水量(ℓmin) 制御圧力(MPa) 電動機容量
最大値(kW)
ユニット寸法(mm) ユニット口径(mm) 乾燥重量(kg)
長さ 高さ 吸込口 吐出口
HPC-65 0~0.4 0~1.5 11 800 400 600 65 65 72
HPC-100 0~1.0 0~1.5 1,500 400 850 100 100 115
HPC-150 0~2.0 0~1.5 1,500 400 850 150 150 130
HPC-200 0~3.0 0~1.5 1,950 550 850 200 200 160
HPC-250 0~5.0 0~1.5 2,000 700 900 250 250 180
HPC-300 0~7.0 0~1.5 2,000 700 900 300 300 200

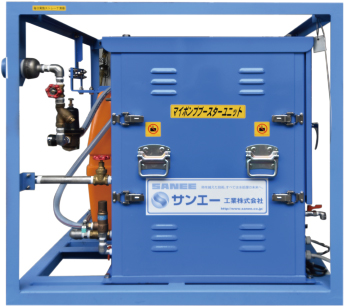

マイポンプ ブースター ユニット BP-5N

【坑内給水圧力の変動に左右されず、常に 0.5MPa の安定圧で供給可能!】
自動定圧供給ポンプで使いやすい!
均一な混練り水を安定供給できるからムラがない!

BP-5N仕様

電   源 三相 200V 50/60Hz
電 動 機 0.74kW
供 給 圧 力 0.5MPa(定圧供給)
供 給 量 20ℓ/min
受 水 槽 200ℓ(ボールタップ付)
寸 法 高さ 950mm
長さ 1,000mm
1,100mm
重量 160kg(乾燥時)
  • 受水槽200ℓ付
  • 無駄のない自動運転
  • 省エネ運転
  • 受水タンクにはボールタップ装着

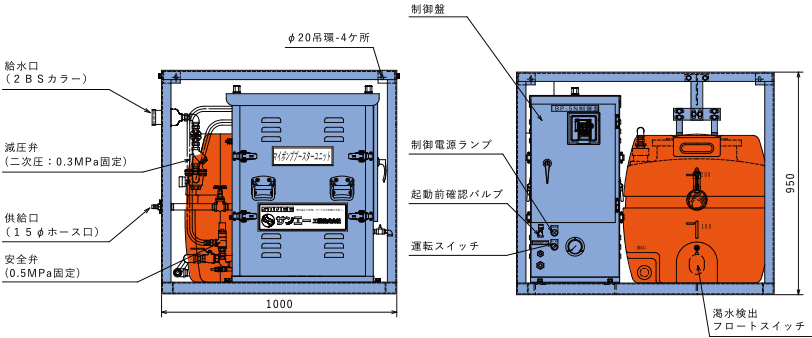

給水口(2BSカラー)減圧弁(二次圧:0.3MPa固定)供給口(15ϕ ホース口)安全弁(0.5MPa固定)ϕ20吊環-4ヶ所 制御盤 制御電源ランプ起動確認バルブ運転スイッチ海水検出フロートスイッチ1000 950
