サンドセパクロン

【開発コンセプト】
ディープウエル工事において、汲み上げた水を地中に戻す事(リチャージ)で外部に排水する水量が減量します。しかし、戻す側の井戸も汲み上げる側と同じスクリーン構造が必要となります。汲み上げた水には砂分(+75μ)が多く含まれる事が多いため、そのままリチャージ側の井戸に戻すとスクリーン及びフィルター材に目詰りが発生し、リチャージ水が浸透しなくなる場合が有ります。
リチャージ水を安定的に浸透させるには、汲み上げ側に含まれた砂分を除去することが必要となります。
砂分除去の装置は、様々な方法で行う事が可能ですが、◆装置が大きい ◆高額な費用が掛かかる ◆運転管理に手間がかかる などの問題があり、費用対効果が見込めないとのお声がありました。それらの問題を解決するために、サンドセパクロンを開発しました。

リチャージウエル概念図 ( 使用例 )

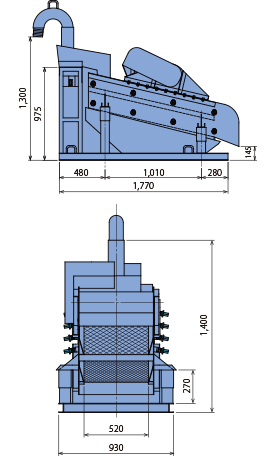

サンドセパクロン SC-40型 仕様

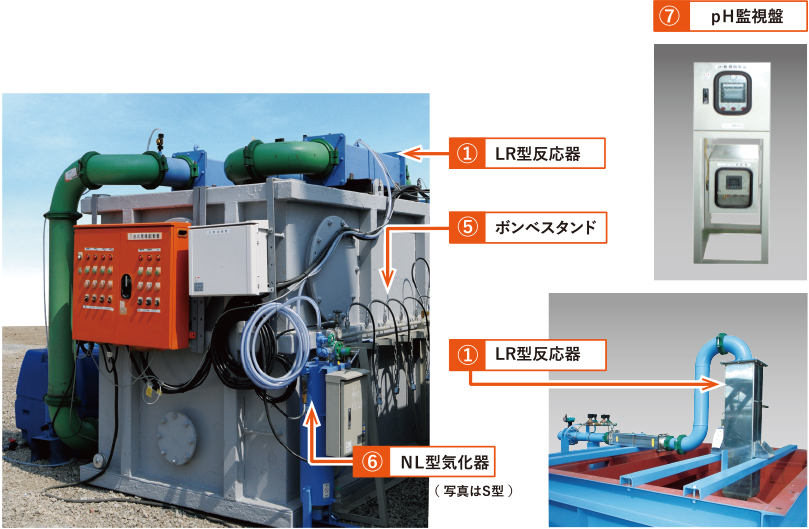

大容量pH中和処理装置 SOCシステム(炭酸ガス式)

排水の処理量に合わせて、オーダーメイドで計画設計を行い
最善の処理プラントをご提案させて頂きます。

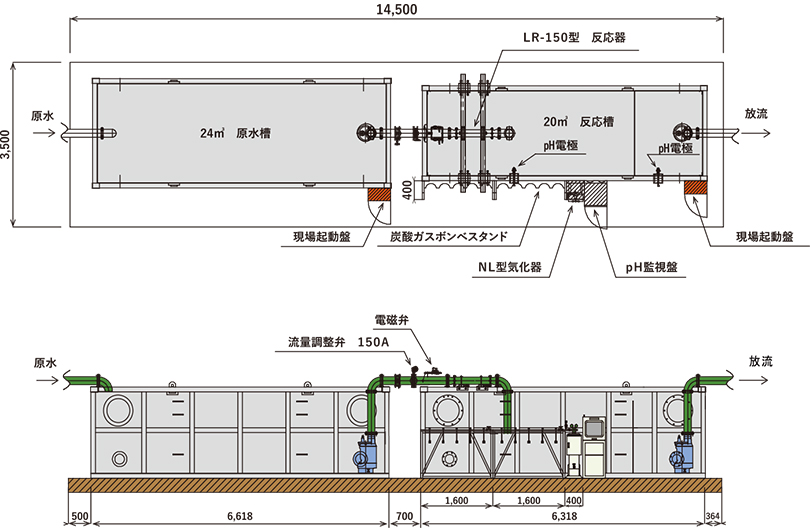

SOCシステム ( 100t/H処理 ) 参考配置図

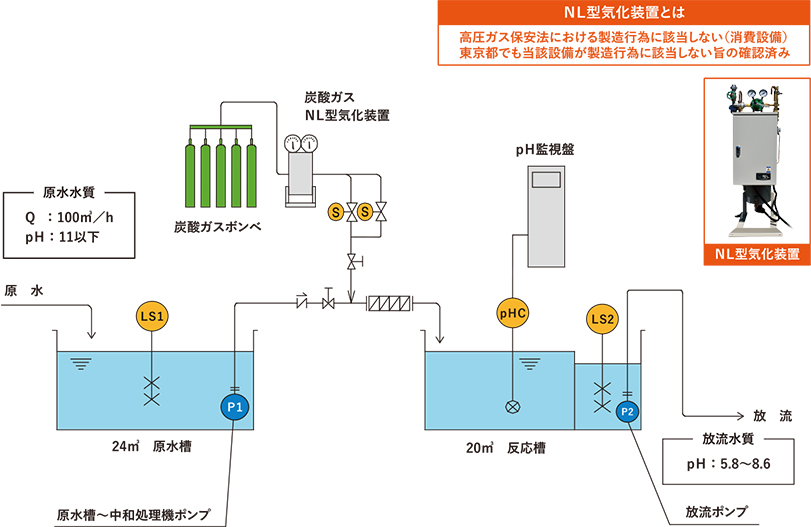

SOCシステム ( 100t/H処理 ) 参考フロー図

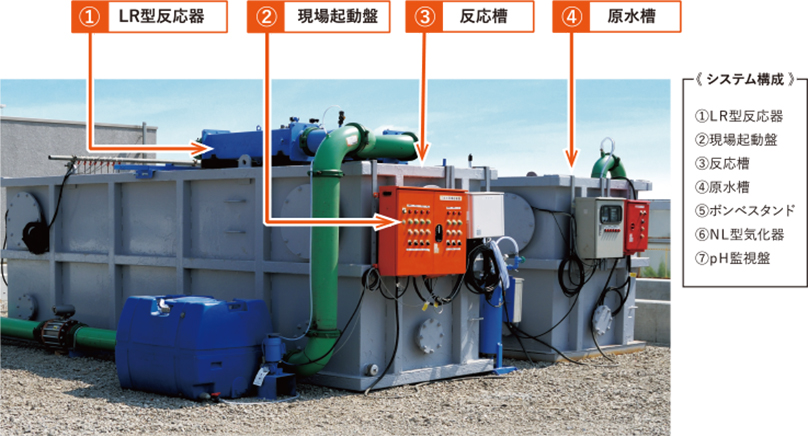

炭酸ガス式pH中和処理装置

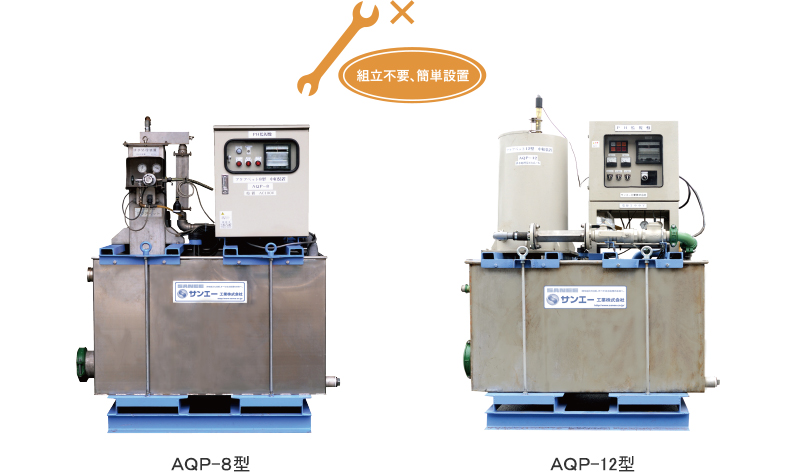

【8〜12m³/h処理 アクアペット】

  • ● 原水槽と補助反応槽付のユニット型
  • ● 現場での装置の組み立ては一切不要
  • ● 放流水㏗値の自動連続記録計付
型    式 AQP-8型 AQP-12型
処   理   量 8m³/h 12m³/h
※原水pH値により変化します
原 水 p H 11以下 11以下
使 用 電 力 100V 200V
消 費 電 力 1.31kW 3.33kW
寸 法 1,350㎜ 1,350㎜
高さ 1,723㎜ 1,723㎜
奥行 1,040㎜ 1,040㎜
重    量 300kg(乾燥時) 300kg(乾燥時)

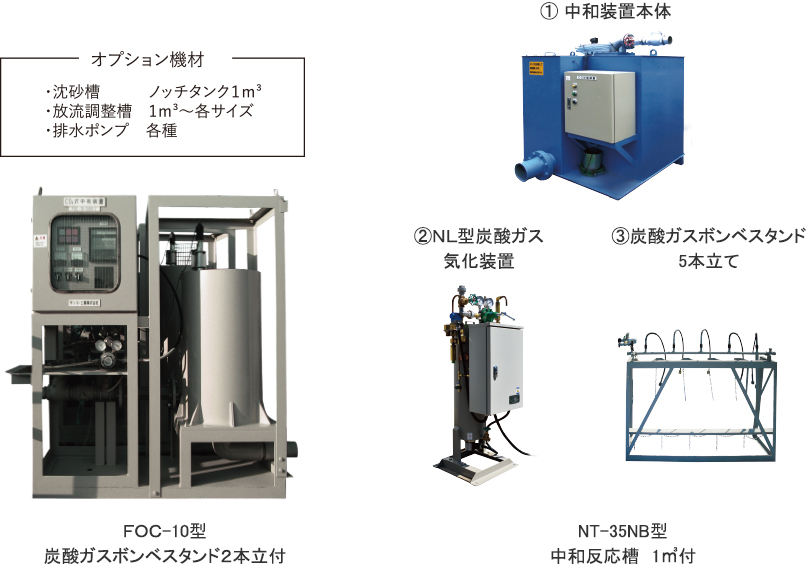

【10~35m³/h処理】

  • ■ 現場での装置の組み立ては一切不要
  • ■ 本装置は、①②③の組合せが必要になります。
  • ■ 放流水㏗値の自動連続記録計付
型      式 FOC-10型 NT-35NB型 NL型気化装置
処 理 量 10m³/h 35m³/h 気化能力 60kg/h
※原水pH値により変化します
原 水 p H 11以下 11以下 11以下
使 用 電 力 200V 200V 200V
消 費 電 力 4.08kW 3.7kW 8.0kW
寸 法 1,300㎜ 1,200㎜ 400㎜
高 さ 1,300㎜ 1,500㎜ 1,200㎜
奥 行 500㎜ 1,369㎜ 480㎜
重    量 150kg(乾燥時) 540kg (乾燥時) 49kg

希硫酸式pH中和処理装置

【10~30m³/h処理(原水槽付)】原水槽付

  • 原水のpH制御に、時分割比例制御方式を採用しているため安定かつ信頼性の高い処理が行えます。
  • コンパクトでユニット化されているため、狭所での設置、移動が容易です。
  • 放流水pH値の自動連続記録計付です。
型    式 TPC-12型 TPC-20型 TPC-30型
原 水 pH値 12.0 以下
処 理 量 10m³/h 20m³/h 30m³/h
処 理 水pH 5.8 ~ 8.6
使 用 電 力 200V 200V 200V
消 費 電 力 2.1kW 2.8kW 4.3kW
中  和  槽 0.46m³ 0.86m³ 1.25m³
記  録  槽 0.03m³ 0.08m³ 0.11m³
寸法 800㎜ 1,100㎜ 1,200㎜
高さ 1,550㎜ 1,580㎜ 1,750㎜
奥行 1,470㎜ 1,720㎜ 1,920㎜
重量(乾燥時) 0.38t 0.7t 0.9t

【前処理用 | 20m³/h処理】

濁水処理機の炭酸ガス方式で、pH数値が高い( 10以上 )原水が流入する場合にpH数値を
「 10以下 」 に下げるための前処理機として使用します。 ( 記録計なし )

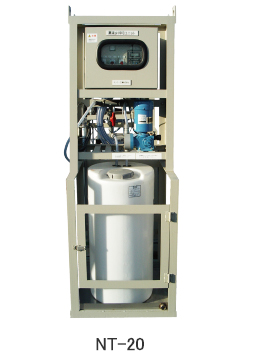

NT-20
型   式 NT-20型
処 理 量 20m³/h
※原水pH値により変化します
原 水 pH 12以下
使 用 電 力 200V
消 費 電 力 0.95kW
寸 法 800㎜
高さ 1,850㎜
奥行 800㎜
重  量 100kg(乾燥時)

硫酸バンド式pH中和処理装置

【アクアペットmini】

■ 労働安全衛生法による特定化学物質等取扱作業主任者の資格を必要としないpH処理装置です。
硫酸アルミニウム(硫酸バンド)を中和剤としてpH処理を行うことができます。

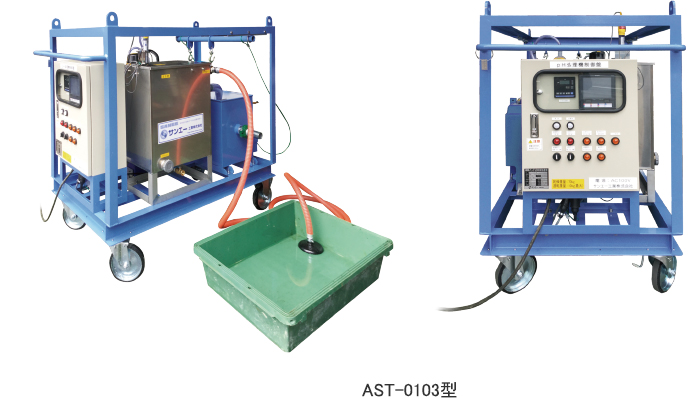

  • 型    式 AST-0103型
    名    称 アクアペットmini
    中 和 方 式 硫酸バンド8%溶液
    制 御 方 式 ON-OFF制御
    原 水 pH 13以下
    処 理 量 1~3m³/h
    注 入 量 1,000ml/min(最大)
    処 理 水pH 5.8 ~ 8.6
    吸 込 揚 程 6m(最大)
    接続口径 原水吸引口 25A×5m専用ホース、専用マウス付
    処理水出口 50Aホース口(自然流下)
    電 源 容 量 単相 100V×0.76kW
    重  量 乾 燥 時 270kg
    運 転 時 510kg
    寸 法 870㎜
    高さ 1,425㎜
    奥行 1,445㎜
  • 《主な利用用途》

    工事現場で使用する長靴、スコップ、バイブレーター、馴らし工具等に付着したセメントの洗浄水のpH処理に最適です。

    通常、この洗浄水はアルカリpH値が放流基準値より高くなるためそのまま流すことができません。

    この「アクアペットmini(pH中和処理装置)」を利用すれば、pH値は下水の放流基準内に下がるのと合わせて、濁度も放流基準値内に下がるため、そのまま放流すことができます。

    環境に優しい現場としての啓蒙活動にも
    お役立てください。

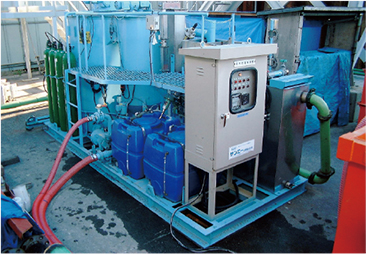

簡易型濁水処理装置

【アクアペット 5〜10m³/h処理】一薬式高分子凝集剤 FX982対応

  • 簡単な調整で濃度に対して幅広い凝集効果を発揮します。
  • 溶解性のよい顆粒状結晶で、専用の溶解槽で簡単に完全な溶液が作れます。
  • 凝集しにくいベントナイト系の濁水に対しても、通常濁水とおなじ添加量で密度の高い沈降性に優れたフロックが形成できます。
  • 高密度のフロックは脱水性がよいので、フイルタープレスの負荷が軽減できます。

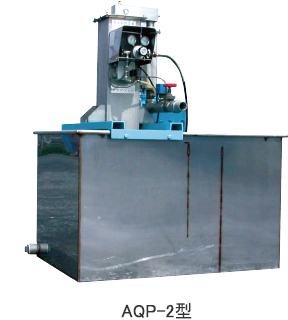

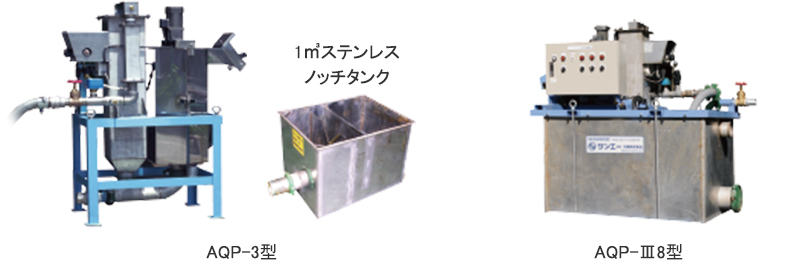

AQP-3型1m³ステンレスノッチタンクAQP-Ⅲ8型
型    式

AQP-2型

AQP-3型

AQP-Ⅲ8型

処 理 量 5m³/h 10m³/h 10m³/h

※原水pH値により変化します

原 水 ㏗ 11以下 11以下 11以下
使 用 電 力 100V 200V 200V
消 費 電 力 0.4kW 0.49kW 2.85kW
寸 法 971㎜ 961㎜ 1,075㎜
高さ 1,500㎜ 1,320㎜ 2,098㎜
奥行 1,280㎜ 525㎜ 1,260㎜
重  量(乾燥時) 60kg 110kg 380kg

一薬式高分子凝集剤

【ソリューションFX-982】※ 建設物価版」 に掲載

【今ご使用中の処理装置にすぐに使えます】 一薬式で手がかからず幅広い凝集効果
環境保全が強く求められている現在、建設工事における排水の浄化には多大な努力が払われております。
そのため、長年濁水処理技術の中で多様な水質や状況に対応し、確実な凝集効果を発揮できる「FX982」を
開発いたしました。

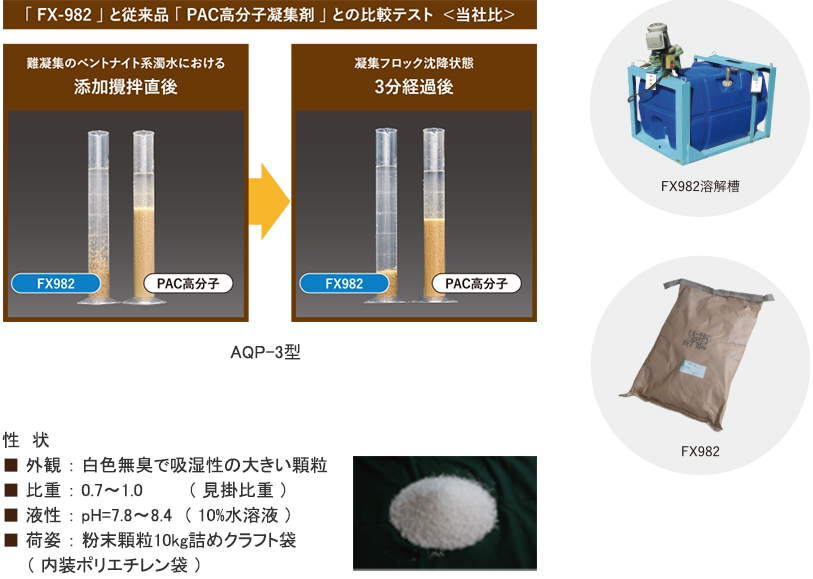

「FX-982」と従来品「PAC高分子凝集剤」との比較テスト<当社比>難凝集のベントナイト系濁水における 添加撹拌直後 FX982 PAC高分子凝集ブロック沈降状態 3分経過後 FX982 PAC高分子AQP-3型FX982溶解槽性 状■ 外観 : 白色無臭で吸湿性の大きい顆粒■ 比重 : 0.7〜1.0       ( 見掛比重 )■ 液性 : pH=7.8〜8.4  ( 10%水溶液 )■ 荷姿 : 粉末顆粒10kg詰めクラフト袋 ( 内装ポリエチレン袋 )

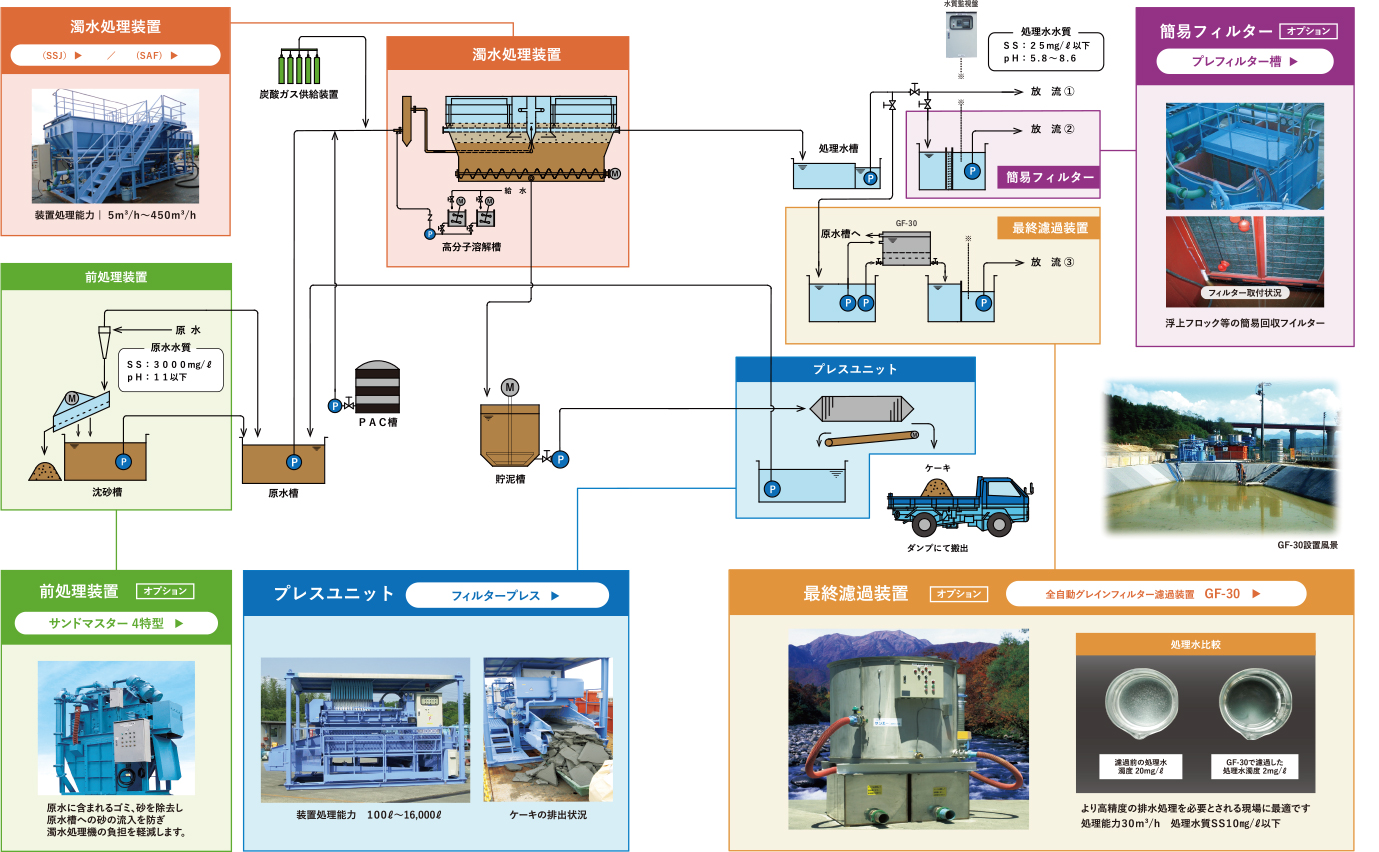

濁水処理フロー図

  • 濁水処理工程 ・・・ 建設工事で発生する排水を( 浮遊物質SS25mg/ℓ·pH値5.8~8.6)に処理を行い、
    「工事用水への再利用」「河川/海域への放流」を可能とする装置と技術をご提供いたします。
  • 濁水処理最終工程で処理された排水の方法として、放流先の放流基準に満たすための
    処理方法を放流①②③のいずれかの方法で選択することが出来ます。

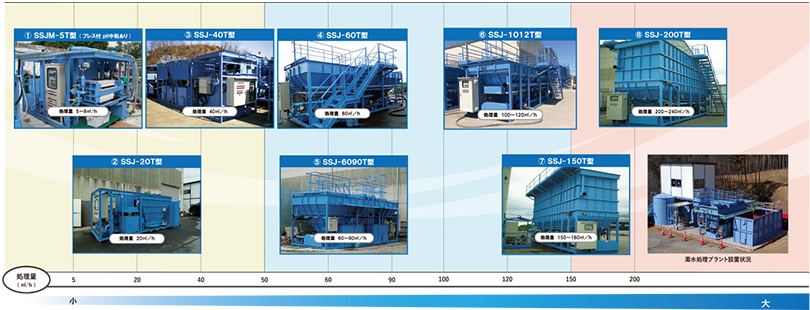

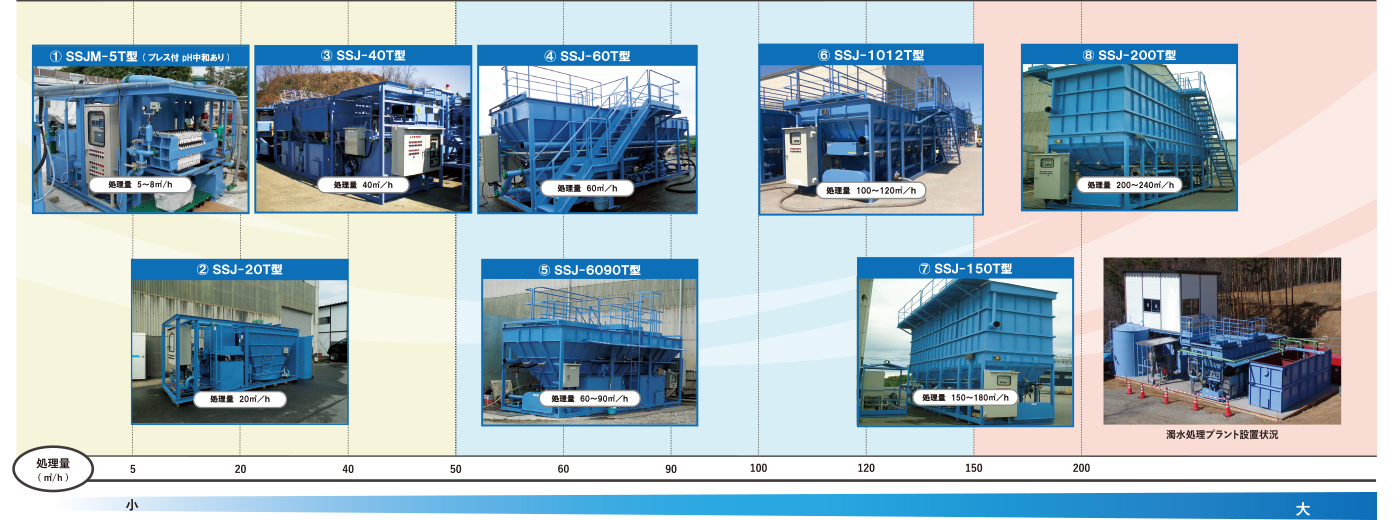

濁水処理装置 SSJ型 ポータブル角型シックナー

スギジェット処理装置概要

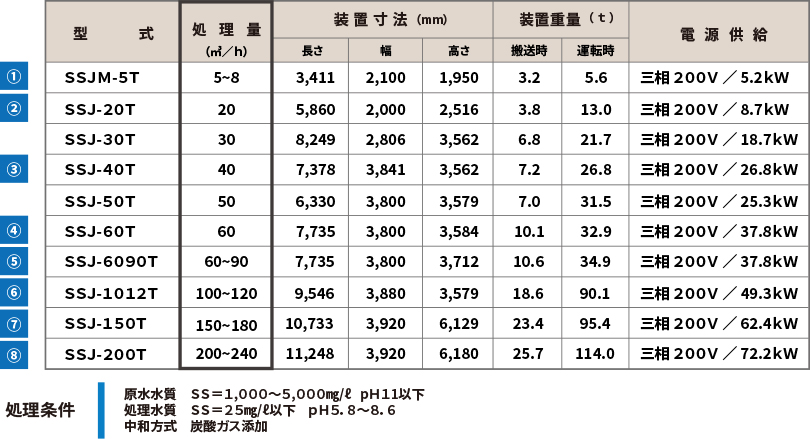

仕様一覧表

濁水処理

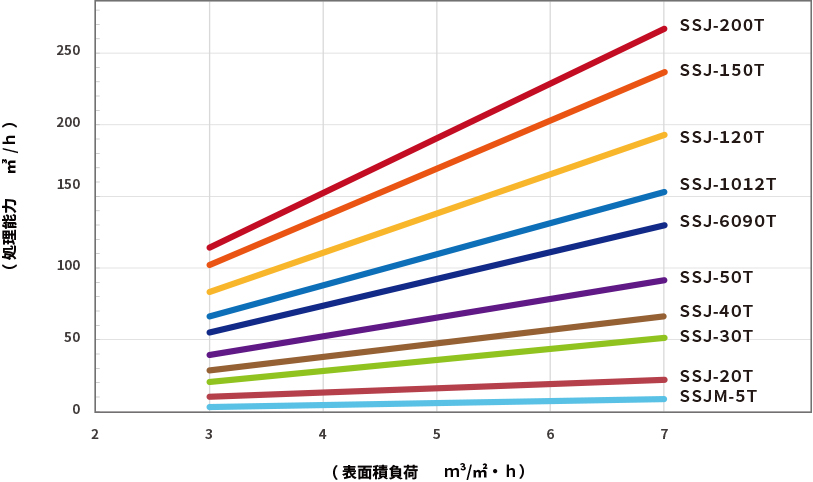

【表面積負荷とシックナー能力の関係】

濁水処理

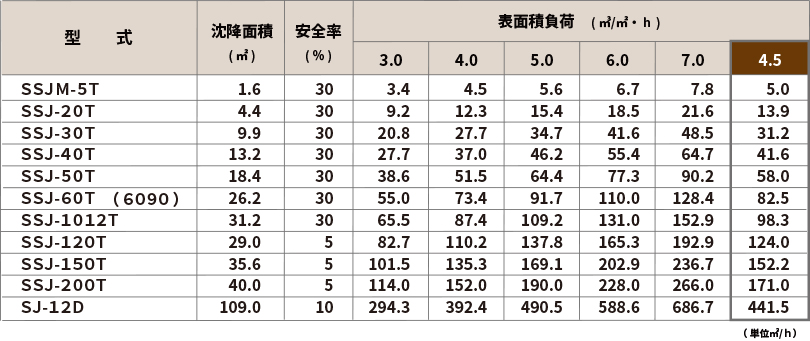

処理能力表面積負荷

ダストキャッチャー

【ダストキャッチャー SS-1型】
《 排水・処理・放流から落ち葉・ゴミを取り除き水処理の分野でお手伝い 》

  • 濁水処理の原水から落ち葉・ゴミを取り除きます。
  • 河川取水から落ち葉・ゴミを取り除きます。
  • ダストキャッチャー本体
    (※下部タンクはオプションです )

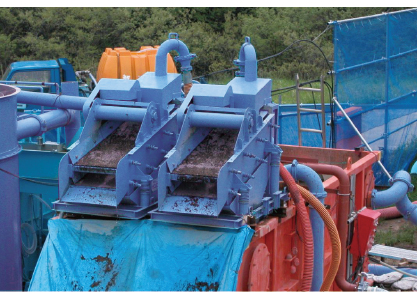

  • 原水槽の上に2台のSS-1を設置し、
    原水に混入している落ち葉とゴミを除去することにより、
    濁水装置側に発生するトラブルを軽減することができます。
処 理 能 力 0.7m³/min
ス ク リ ー ン 上段2.0mm
下段0.5mm(オプション)
電 動 機 3相 200V 1.5kW
本 体 重 量 400kg

濁水処理装置 SSJ型 丸型シックナー

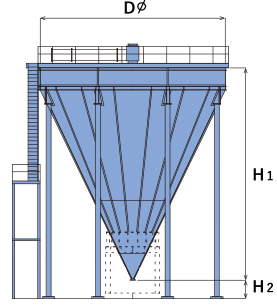

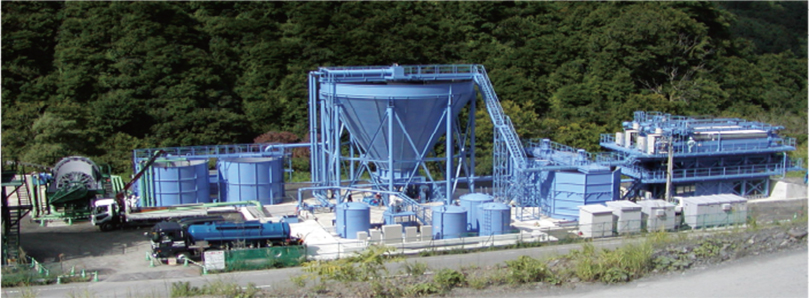

【スギジェット高速凝集沈澱装置】

■仕様一覧表

型 式 処理量(m³/h) 装置寸法(mm)
直径(D) 高さ 支柱(本)
(H1) (H2)
SJ-4D 50 4,000 5,000 800 4
SJ-5D 80 5,000 6,200 900 6
SJ-6D 100 6,000 6,800 900 6
SJ-7D 150 7,000 7,500 900 6
SJ-8D 200 8,000 8,400 900 6
SJ-9D 250 9,000 9,200 900 6
SJ-10D 300 10,000 10,100 900 8
SJ-11D 350 11,000 10,900 1,000 8
SJ-12D 450 12,000 11,500 1,000 8
SJ-13D 500 13,000 12,400 1,000 8
SJ-14D 600 14,000 13,200 1,000 8

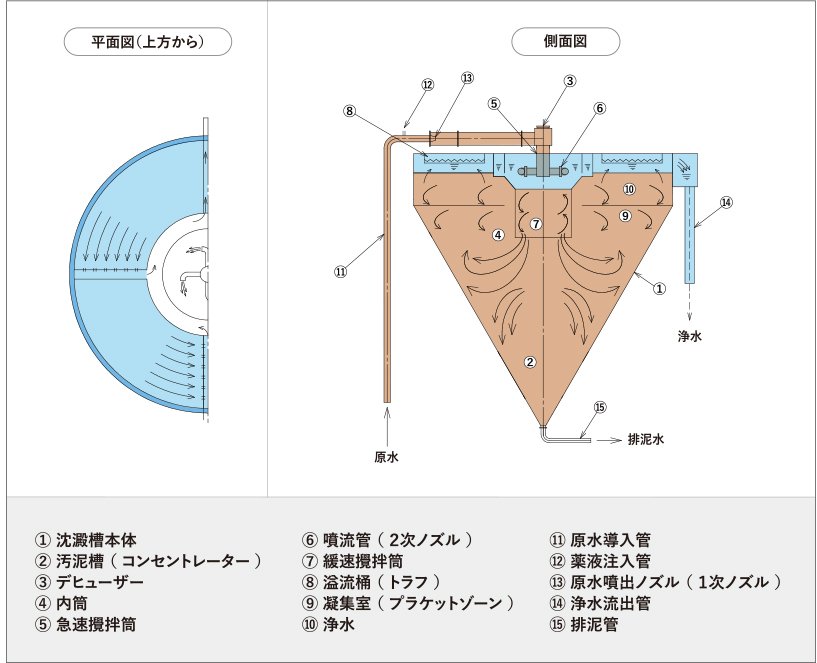

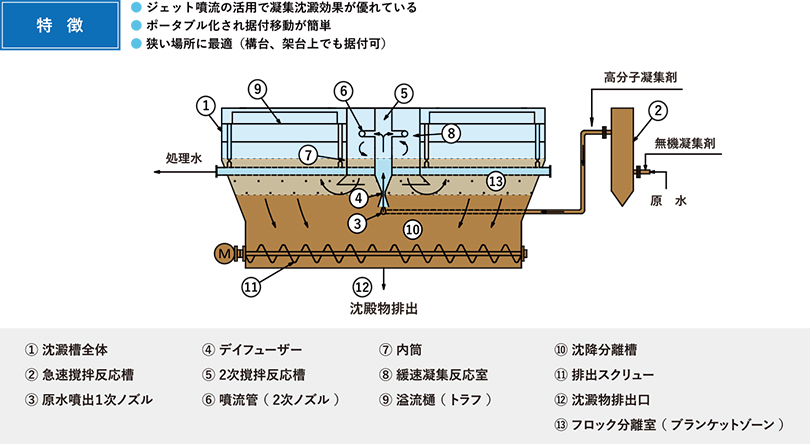

■スギジェット処理装置概要

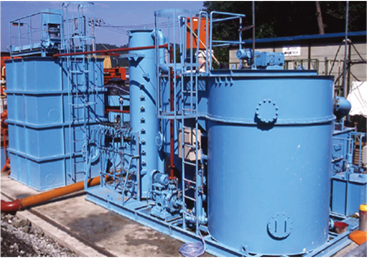

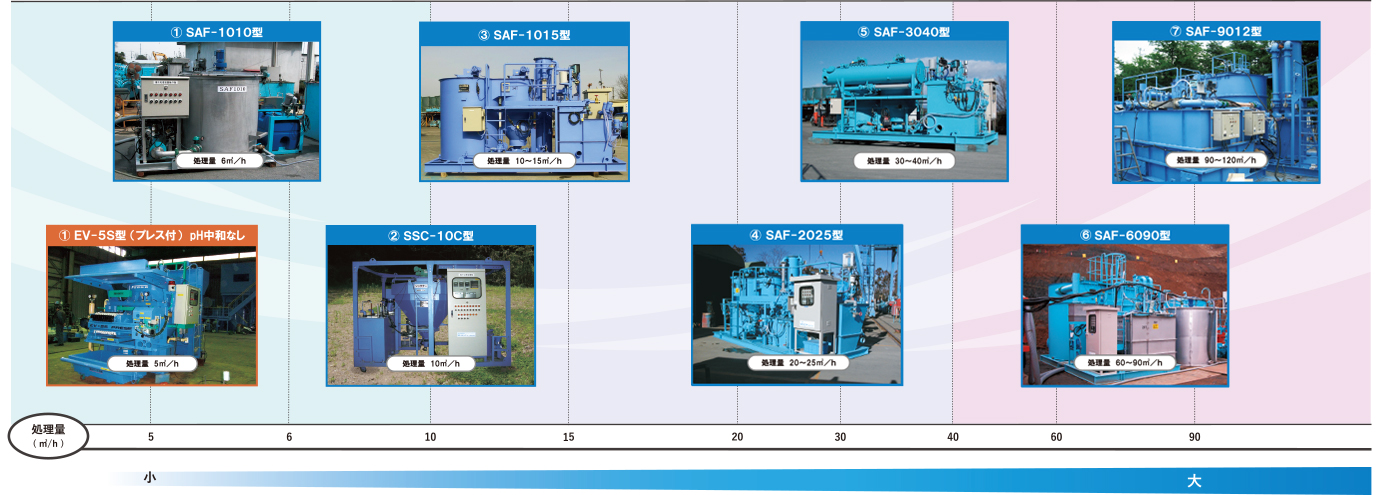

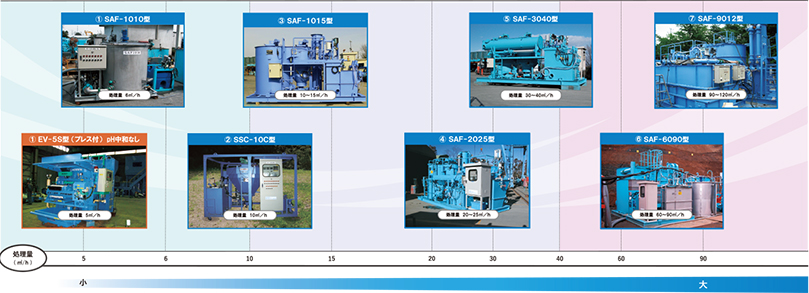

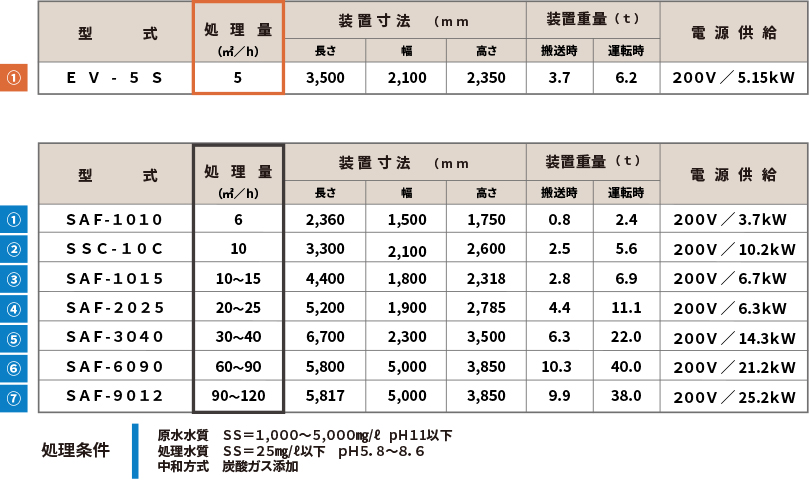

超高速造粒型濁水処理装置(SAF/EV-5S/SSC-10C)

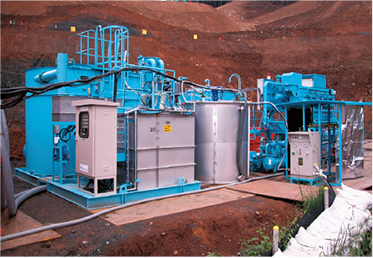

  • 「SAF-6090型」と「PU-150型」の設置例

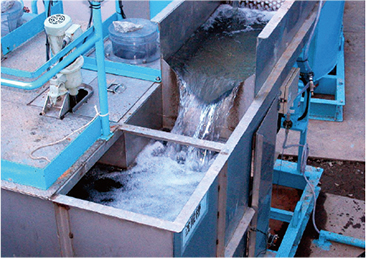

  • SAF型 処理水の放流状況
  • 現場の「SAF-3030型」
  • 現場の「SAF-1015型」

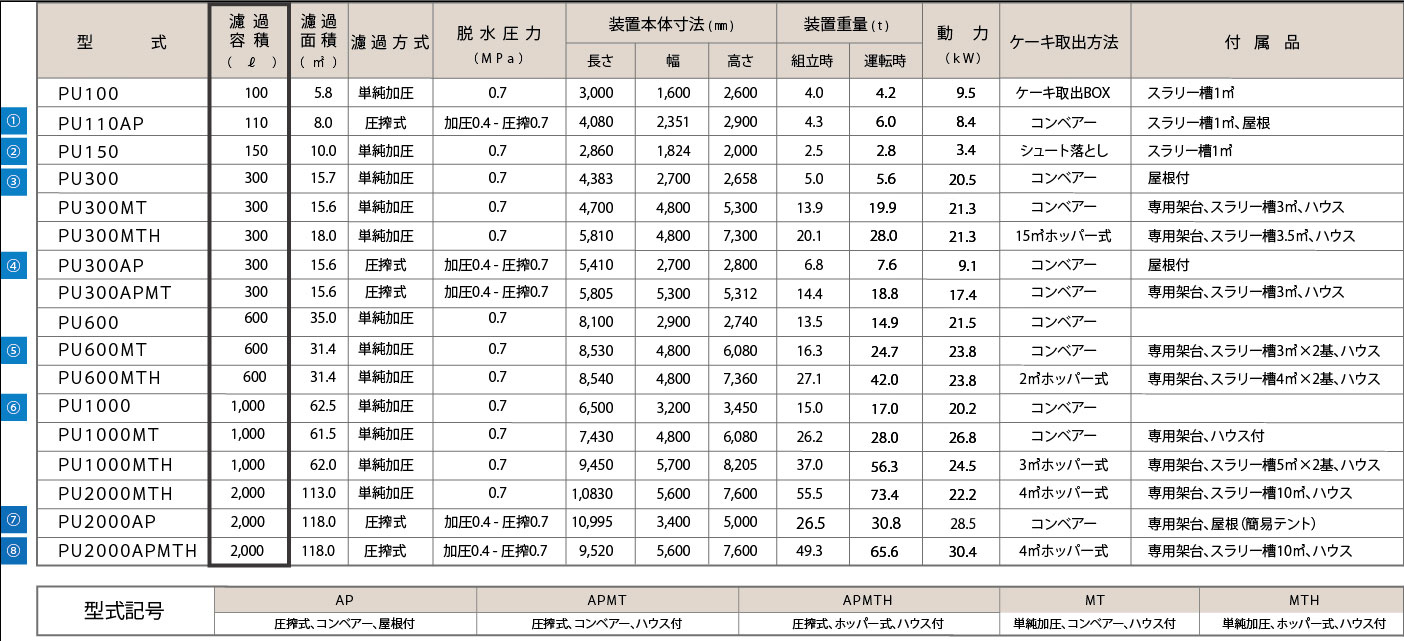

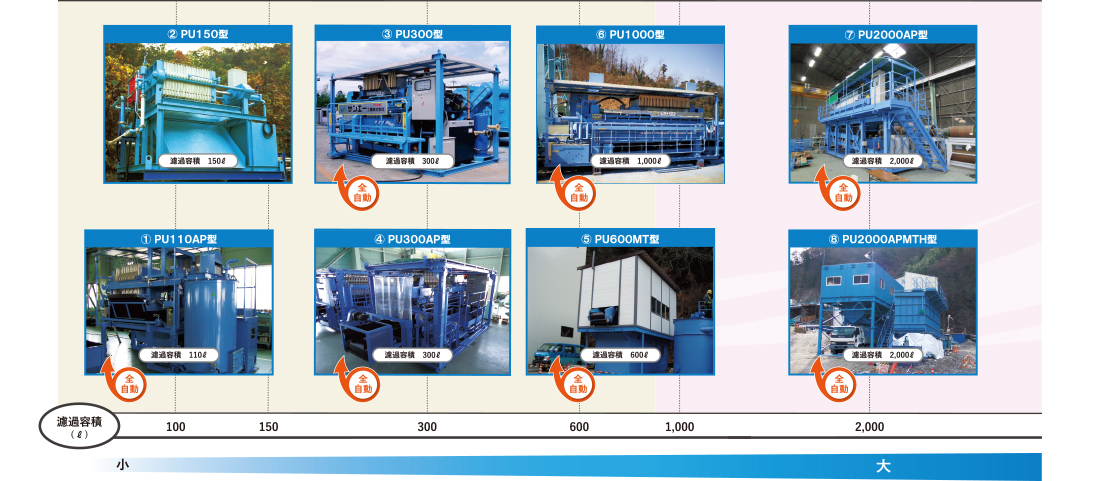

濁水処理装置 フィルタープレス(100~2,000ℓ)

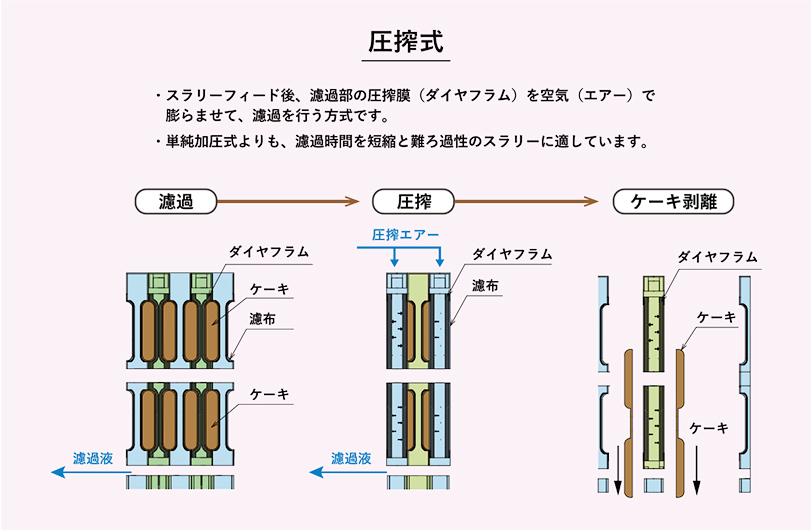

■濾過方法構造

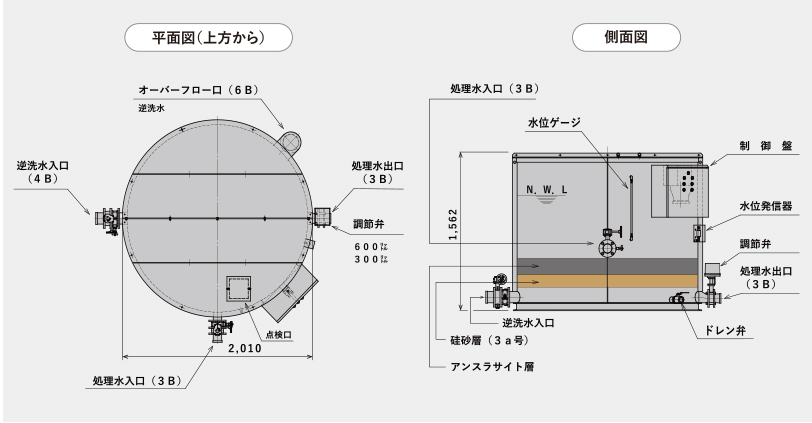

全自動グレインフィルター式濾過装置

【全自動濾過装置 グレインフィルター】
《 高度濁水処理でさらに安定したクリーンな水に 》
性能の良い濁水処理装置で処理した水も、一見綺麗に見えますが、
完全に不純物が除去された水ではありません。
大切な水を無駄なく安心してリサイクルするために、
処理水を手軽に濾過して清水として確保することができる「GF-30」がお勧めです。

≪ 特 長 ≫

  • ローコストで排水処理が行えます。
  • より高精度の排水処理を必要とされる現場に最適です。
  • 全自動のフィルター式濾過装置がキャリーオーバーのフロックを完全に捕捉するので
    全く手がかかりません。
  • 濾過材のメンテナンスは自動逆洗方式で目詰まりがありません。

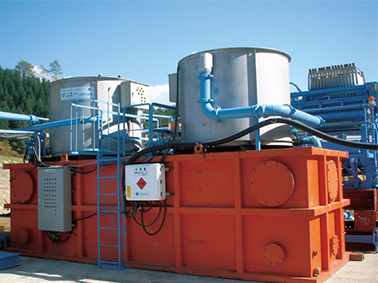

処理水槽の上に設置した2基のGF-30
処  理  水   量 MAX 30m³/h
濾  過  性  能 25㎎/ℓ以下
処  理  水 SS 値 10㎎/ℓ以下
濾  過  方  式 重 力 式 二層濾過
濾   過    材 アンスラサイト・硅砂
全  水  容  量 2.2m³
逆  洗  水  量 90m³/h
設  置  位  置 水  槽  上  設  置
処 理 水 供給ポンプ 三相 200V 3.7kW
逆 洗 用 ポ ン プ 三相 200V 7.5kW
設  置  寸  法(㎜) φ2,010×1,562h
乾  燥  重  量(㎏) 1,800
運  転  重  量(㎏) 4,300

プレフィルター(簡易ろ過フィルター)

【プレフィルター】
《 濁水処理機で処理後にろ過が必要な時に使用する簡易ろ過のフィルターです 》

  • 処理水量に応じて選定される角水槽に合わせてフィルター材を取り付ける事で簡単、
    安価に設置する事ができます。
  • 状況に応じてフィルター材を、ステラシート、モールコードから選定します。
ステラシートSタイプ

<特 長>

  • ヤシの実の殻を構成するパーム繊維(天然繊維)
    を特殊な接着剤とニードルパンチ製法で形成加工したヤシ繊維不織布です。
  • 空隙が大きいので砂礫が滞砂しやすく
    透水性に優れます。
  • 製品は着色せず、自然素材そのものの色を生かしております。
規 格 厚さ(mm) (m) 長さ(m) 単位面積質量
(g/m²)
S-10 10 1.0/2.0 10 600
S-20 20 1.0/2.0 10 1,300
S-30 30 1.0 5 1,950
S-50 50 1.0 5 2,750
S-100 100 1.0 5 5,500
モールコードタイプ

<特 長>

  • モールコードは、細かい繊維を使用した繊維ろ材で有るため、SSの捕捉性に優れています。また、フレキシブルに動けるループ状で有るため、逆洗効果にも優れています。
  • ハイワッシャーでの洗浄が可能で、繰り返し使用でき、合成繊維を用いているので耐久性も優れています。
  • モールコードは接触材として処理水槽に使用する事により、処理性能を向上させることが可能です。
  • モールコードは繊維を使用しているので、重量も軽く設置も簡単です。
規 格 材質 規格長さ
φ100 ポリプロピレン 50m×2本

■設置状況/取付状況

  • 水槽設置状況
  • ステラシート水槽内部
  • ステラシート取付状況
  • 水槽上部
  • モールコード水槽内部
  • モールコード取付状況

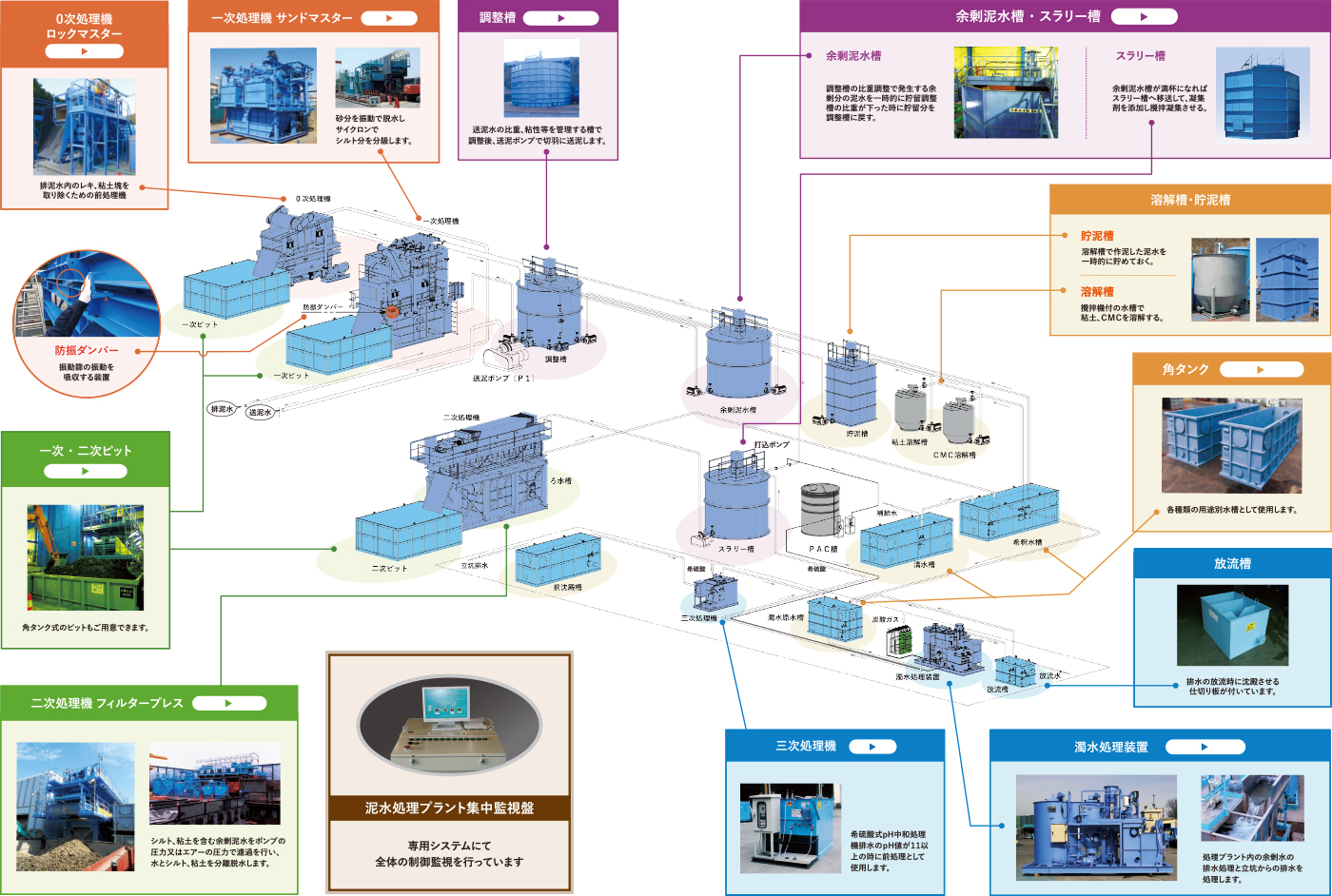

泥水処理フロー図

前処理機ロックマスター/一次処理機サンドマスター

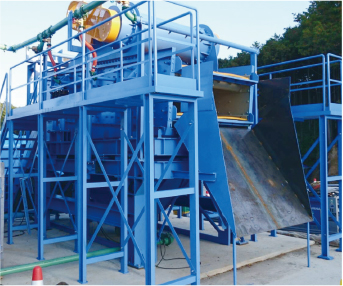

【ロックマスター】

型式 LH-1542 LH-1848 LH-2148
泥水処理量 ( m³/min )最大 13 19 25
振動モーター (kW) 7.5×2 11×2 15×2
網寸法 幅  (mm) 1,500 1,800 2,100
長さ  (mm) 4,200 4,800 4,800
段数 2.0 4,800 4,800
網能力 (t/h ) 上段網 (砂分) 150 250 350
下段網 (礫分) 100 120 140
本体寸法 長さ (mm) 4,700 5,290 5,290
幅 (mm) 2,400 2,850 3,300
高さ (mm) 4,600 4,800 5,400
重 量 乾燥時 (t) 4.0 5.0 6.5
運転時 (t) 7.0 8.0 9.5
電気容量 200V (kW) 15.0 22.0 30.0

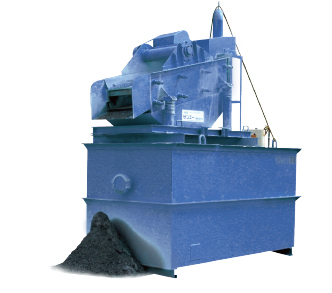

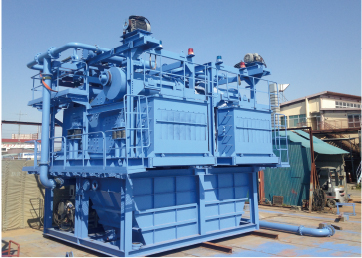

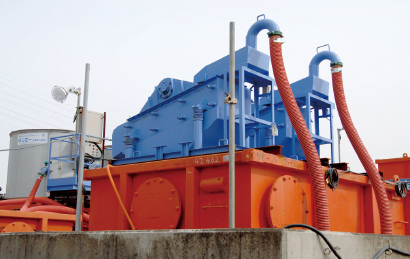

【サンドマスター】

  • SM-1TW型

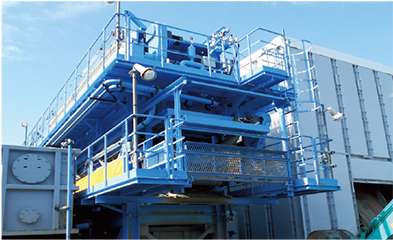

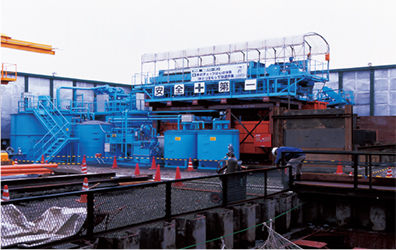

  • 泥水処理プラントの全景
型式 SM-3T SM-2 SM-2V SM-2W SM-1 SM-1V SM-1W SM-1
TW
SM-1
TSRW
SM-1
TSRWW
泥水処理量 (m³/min ) 1.7 4.0 2.0 4.0 4.0 4.0 7.8 8.0 4.0 14.0
振動モーター (kW) 2.2×2 3.7×2 5.5×2 5.5×4 3.7×2 7.5×2 18.5×2 11×4 37.0 15×4
網寸法 幅 (mm) 750 1,200 1,200 1,200×2 1,500 1,500 1,500×2 1,650×2 1,650 1,650×2
長さ (mm) 3,000 3,000 3,000 3,000×2 3,600 3,600 3,600×2 4,200×2 4,800 4,800×2
段数 2.0 2.0 2.0 2.0 2.00 3.0 3.0 3.0 5.0 5.0
網能力 (t/h) 上段網 (砂分) 10.0 15.0 25.0 50.0 20.0 35.0 70.0 70.0 70.0 180.0
下段網 (礫分) 15.0 20.0 15.0 25.0 30.0 40.0 80.0 80.0 60.0 120.0
〃(固結塊) 8.0 10.0 15.0 25.0 10.0 20.0 40.0 40.0 30.0 60.0
下部水槽 5.0 5×2 10.0 12.0 6×2 10.0 10×2 10×2 16.5 16.5
サイクロン×本数 MD9×2 MD9×2 MD9×3 MD9×3 MD9×6 MD9×6 MD9×8 MD9×12 MD9×6 MD9×24
フィードポンプkw×台数 22.0 22×2 22.0 55.0 22×2 22×2 22×4 55×2 55.0 55×3
装置寸法 長さ (mm) 5,295 4,760 4,480 4,790 5,600 5,900 6,110 6,110 7,640 7,640
長さ (mm) 2,130 2,810 2,980 5,300 3,500 3,330 6,200 6,600 4,270 8,020
高さ 4,500 5,400 5,232 5,320 5,760 6,200 6,010 6,300 6,900 8,941
重  量 乾燥時 (t) 7.0 10.0 10.0 21.0 13.0 18.0 32.0 36.0 39.7 62.0
運転時 (t) 30.0 35.0 35.0 50.0 40.0 50.0 100.0 100.05 72.7 186.0
電気容量 200V (kW) 32.3 51.4 33.0 7.4 56.9 62.5 125.0 51.4 7.4 71.1
400V(kW) 77.0 110.0 92.0 165.0

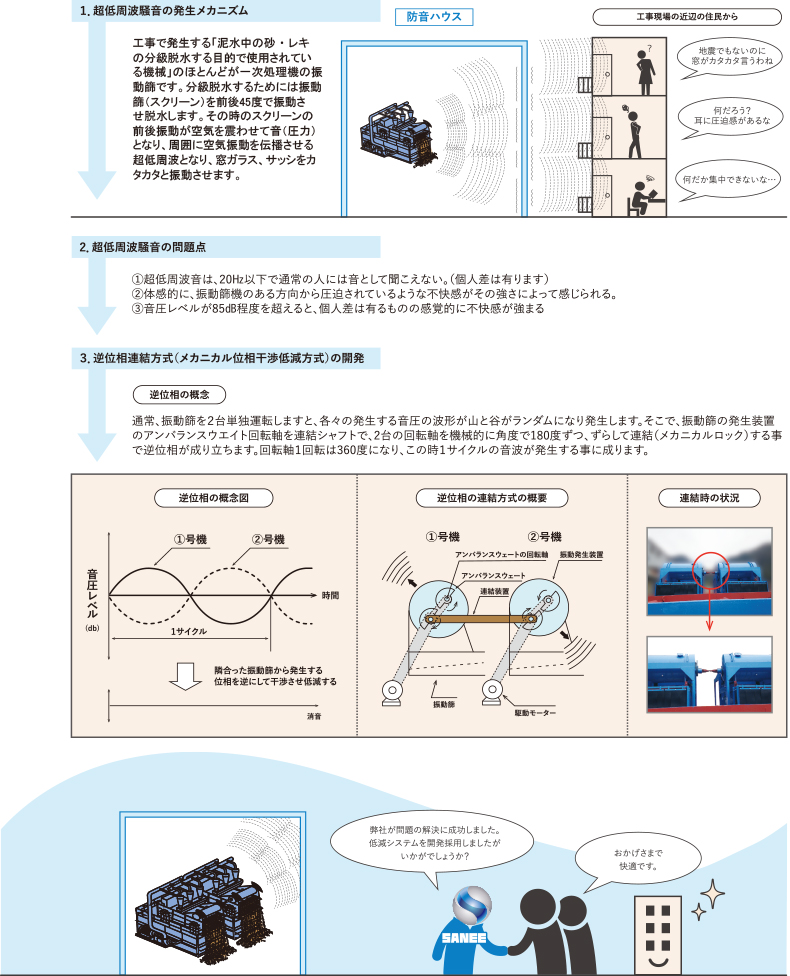

超低周波低減対策

【開発コンセプト】
泥水加圧シールド工事·連続地中壁工事に使用する、サンドマスター(一次処理機)の振動篩より発生する超低周波騒音(音圧レベル)を低減する弊社独自の効果的なシステムを1994年(平成6年)に開発しました。以来、数多くのご採用を頂いております。

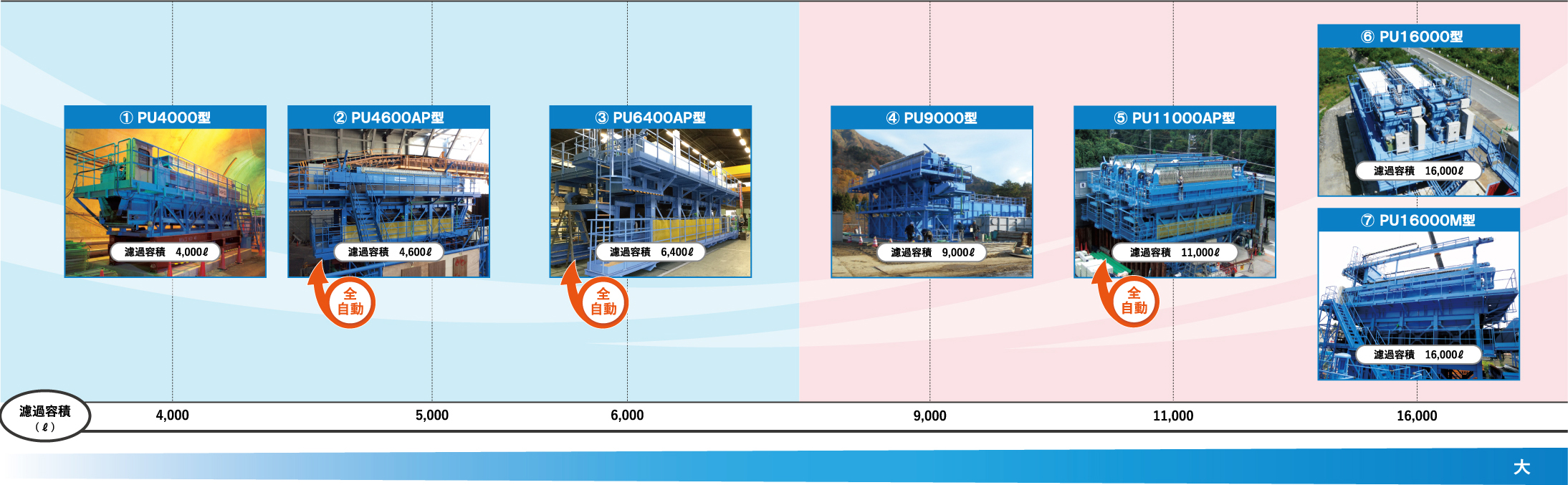

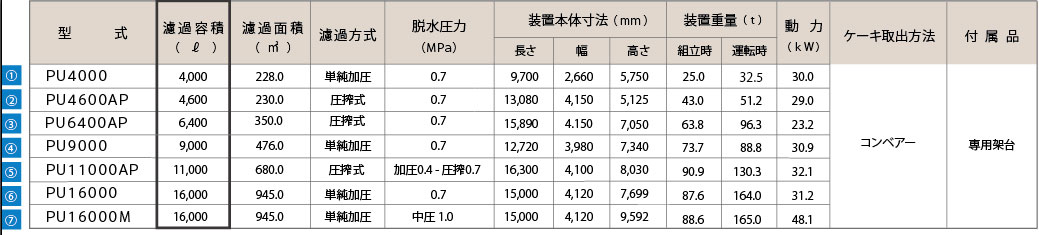

二次処理機フィルタープレス(4,000~16,000ℓ)

■フィルタープレス現場設置例

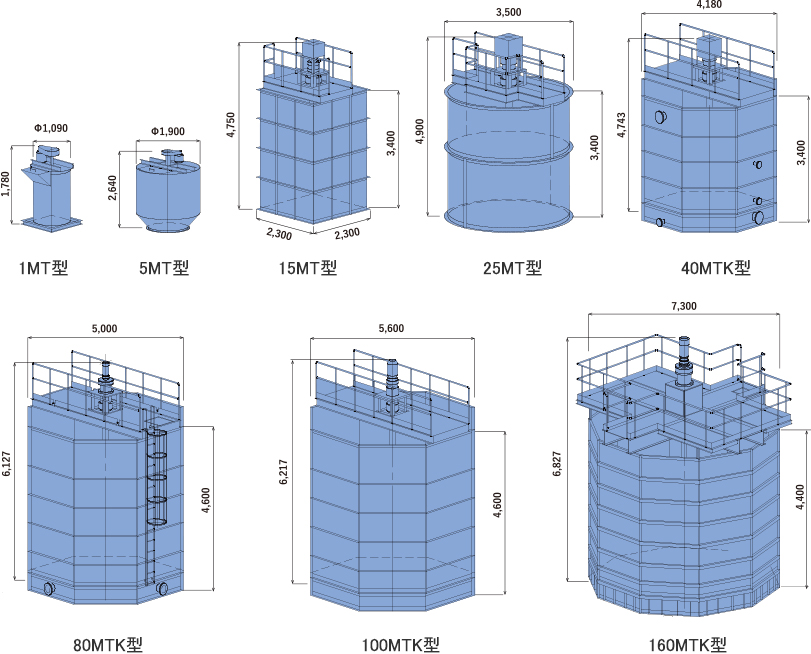

攪拌機付タンク

【1m³〜160m³ 】

形 式 容 量( m³ ) 形 状 寸 法 ( mm ) 攪拌機( kW ) 重 量( t ) 運搬車両
( t )×車
高さ
1MT 1 1,090 1,780 2.2 0.6 4×1
5AT 5 2,050 2,569 2.2 1.0 4×1
5MT 5 1,900 2,640 3.7 1.0 4×1
15MT 15 2,300 4,750 3.7 3.5 10低×1
25MT 25 3,500 4,900 3.7 4.5 10×1
25MTK 25 八角形 3,400 4,597 3.7 5.5 10×1
40MT 40 4,100 4,900 5.5 8.0 10×1
40MTK 40 八角形 4,180 4,743 5.5 8.0 10×1
80MT 80 5,100 6,330 7.5 9.0 10×2
80MTK 80 八角形 5,000 6,127 7.5 10.6 10×2
100MT 100 5,700 6,330 11.0 10.0 10×2
100MTK 100 八角形 5,598 6,217 11.0 10.8 10×2
160MK 160 十角形 7,300 6,827 30.0 20.8 10×3

丸タンク/ベッセル

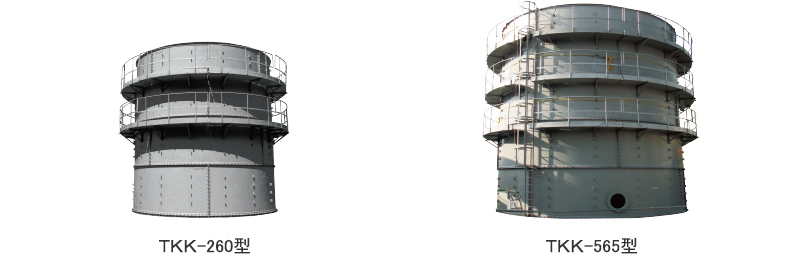

【丸タンク  260〜565m³】

形 式 容 量( m³ ) 形 状 寸 法 ( mm ) 重 量( t ) 運搬車両
( t )×車
高さ
TKK260 260 6,941 7,249 18.4 10×2
TKK330 330 6,941 9,248 22.2 10×3
TKK365 365 9,004 6,078 21.8 10×3
TKK450 450 9,004 7,325 18.4 10×3
TKK565 565 9,004 9,322 30.6 10×4

【ベッセル各種  1〜15m³】

  • 1.0+1.5+2.0+3.0m³
  • 3.5+6+8m³
  • 12+15m³
形 式 容 量( m³ ) 寸 法 ( mm ) 重 量( t ) 運搬車両
( t )×車
高さ 長さ
ベッセル 15 1,296 2,318 6,566 4.3 10×1
12 1,296 2,018 6,136 3.7 10×1
8 1,086 2,030 4,840 2.2 4t車以下
6 1,071 1,700 4,014 1.6
3.5 666 1,912 3,656 1.1
3 776 1,612 3,406 1.0
2 756 1,312 2,932 0.7
1 656 992 2,319 0.4

角タンク・ノッチタンク

【1m³〜5m³ 】

  • 1m³タンク
  • 2m³タンク
  • 3m³タンク
  • 2m³ノッチタンク
  • 3m³ノッチタンク
  • 5m³ノッチタンク
タンク名称 容 量( m³ ) 寸 法 ( mm ) 重 量( t ) 運搬車両
( t )×車
高さ 長さ セット 単品
77m³セット 新型 42 2,244 2,318 9,618 7.24 15t × 1 10t
35 2,244 2,018 9,318 6.72 10t
従来型 42 2,244 2,418 9,218 6.44 15t × 1 10t
35 2,244 2,118 8,918 5.89 10t
60m³セット 新型 24 1,949 2,318 6,618 5.21 115t × 1 10t
20 1,949 2,018 6,318 4.81 10t
16 1,949 1,718 6,018 4.37 10t
従来型 24 1,949 2,418 6,218 4.22 115t × 1 10t
20 1,949 2,118 5,918 3.90 10t
16 1,949 1,818 5,618 3.45 4t
58m³セット 32 2,244 2,348 7,218 5.78 15t × 1 10t
26 2,244 2,048 6,918 5.36 10t
30m³セット 12 1,901 1,992 3,892 2.12 10t × 1 4t
10 1,901 1,742 3,592 1.97 4t
8 1,901 1,492 3,292 1.70 4t
水槽タンク 5 1,580 1,219 3,160 1.20 4t以下
3 1,275 1,219 2,360 0.80
2 920 1,219 1,219 0.50
1 920 912 1,412 0.30
ノッチタンク(仕切2枚付) 10 1,829 1,715 3,560 1.98
8 1,829 1,462 3,262 1.30
5 1,580 1,219 3,160 1.91
3 1,275 1,219 2,362 0.90
2 920 1,219 1,912 0.50
1.5 920 1,004 1,912 0.40
1 920 912 1,412 0.30

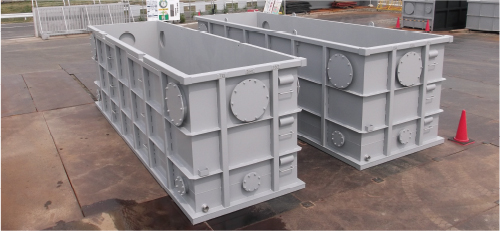

角タンク/ 水中攪拌機

【8m³〜42m³ 】

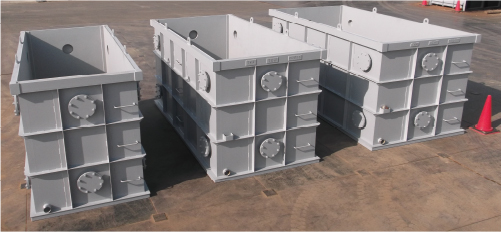

  • 30m³セット重ね

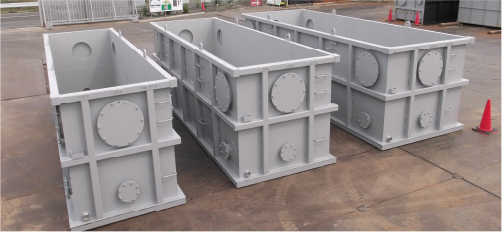

  • 30m³(12・10・8m³)セット
  • 58m³セット重ね
  • 58m³(32・26m³)セット
  • 60m³セット重ね
  • 60m³(24・20・16m³)セット

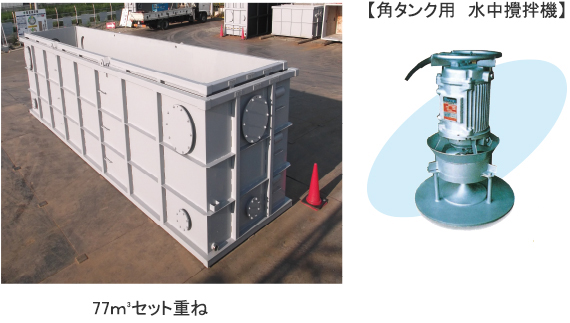

77m³セット重ね 【角タンク用 水中攪拌機】
 電  源 200V 3.7kW
寸法 高さ 885㎜
直径 650㎜
重量 150kg

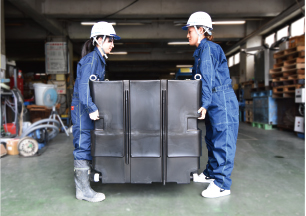

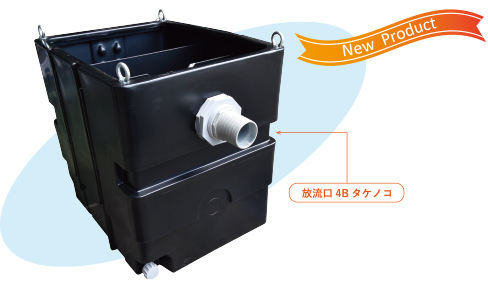

ポリエチレン製ノッチタンク

設置、撤去時に人の手で設置ができるため揚重装置を使用できない場所にも設置することが可能です。
タンク名称 容 量( m³ ) 寸 法 ( mm ) 重 量( t ) 運搬車両
高さ 長さ
ノッチタンク(仕切2枚付) 0.5 850 730 930 39 ㎏ 4t以下
  • 上記寸法には上部吊りピースは含まれておりません。
  • フランジ部分は通常メクラ( 蓋をした状態 )にて出庫されますので、接続等をお考えの際は担当営業にお申し付けください。
  • 運搬中の事故や雨水等が溜まるのを防ぐために、水抜きキャップは外した状態で出荷されます。
    納品後、お客様側でお締めいただけますようお願いいたします。
  • 水抜きキャップを占める際は、あらかじめドレン口をシールテープで巻いていただくようお願いいたします。
  • 使用後は、水抜きキャップを外した状態でご返却いただけますようお願いいたします。
