JSP-4型/JSP-8型 仕様
型 式 | JSP-4型 | JSP-8型 | |
---|---|---|---|
電 源 | 単相 100V 0.4kW | 三相 200V 0.75kW | |
真 空 性 能 | ‐0.085MPa ( -630㎜Hg ) | ||
吸 排 水 性 能 | 30ℓ/min | 60ℓ/min | |
揚 程 | 標準 5m ( 横引50m ) | ||
吸排水口径 | 19A 最長100m迄使用可能 | ||
寸 法 | 全長 : 530㎜ 全幅 : 370㎜ 全高 : 500㎜ | ||
重 量 | 43kg ( 乾燥時 ) | 45kg ( 乾燥時 ) |
SW-37型 仕様
電 源 | 三相 200 / 220V 3.7kW | |
---|---|---|
真 空 性 能 | ‐0.085MPa ( -630㎜Hg ) | |
吸 引 性 能 | 200ℓ/min 最大300ℓ/min | |
吸 排 水 性 能 | 200ℓ/min 最大300ℓ/min | |
揚 程 | 標準 5m ( 最高7m ) | |
吸 引 能 力 | 32A 最長100m迄使用可能 | |
呼 水 水 量 | 約180ℓ必要 | |
寸 法 | 全長 : 1060㎜ 全幅 : 640㎜ 全高 : 910㎜ | |
重 量 | 160kg ( 乾燥時 ) 340kg (運転時) |

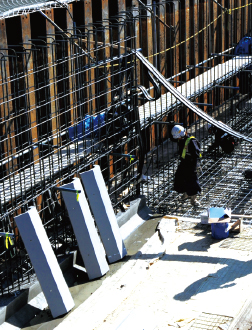

主なご用途 建築工事 / 土木工事の排水処理

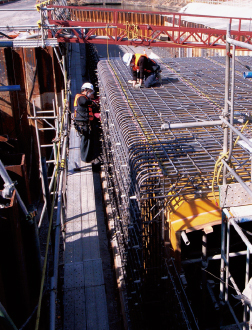

アンダーパス工事の配筋内清掃
ボックスカルバート工事の配筋内清掃

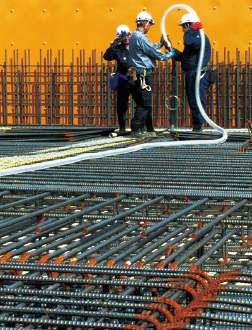

大型建築工事の配筋内清掃
このようなご用途に

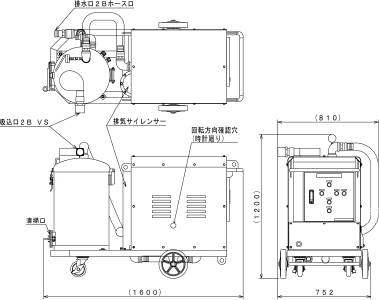

外形寸法図(mm)
仕様
電 源 | 三相 200/220V 6.25kW インバータ制御 CTケーブル ( 8㎟ ) 5m付 |
|||
真 空 ブ ロ ア | 三相 200/220V 5.5kW | |||
真 空 性 能 | -0.045MPa( ‐330㎜Hg ) | |||
吸 引 風 量 | 2.4m³/min | |||
吸 水 能 力 | 最大 210ℓ/min | |||
寸 法 | 長 さ | 1,600㎜ | ||
幅 | 810㎜ | |||
高 さ | 1,200㎜ | |||
重 量 380kg ( 乾燥時 ) | ||||
排水ポンプ内蔵三相 200V 0.75kW 排水能力 ( 真空度 -0.045MPa ) 100ℓ/min 排水ホース・排水排気合流口径 50A ( 2B ) |
||||
低い騒音レベル ( 機側 ) 1m点 … 78db 5m … 76db 10m … 71db |

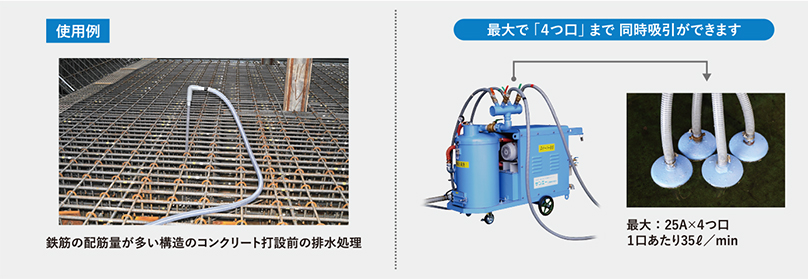

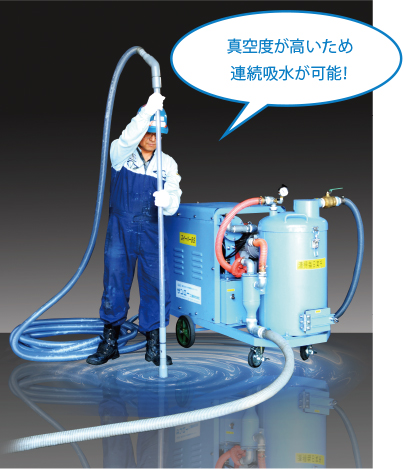

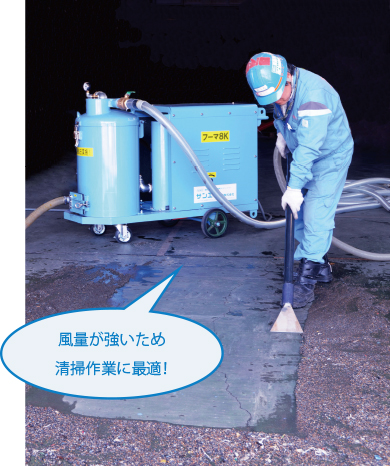

このようなご用途に
【オプション】 場所や用途に合わせて選べる 「 ストローマウス 」 と 「 カーリングマウス 」

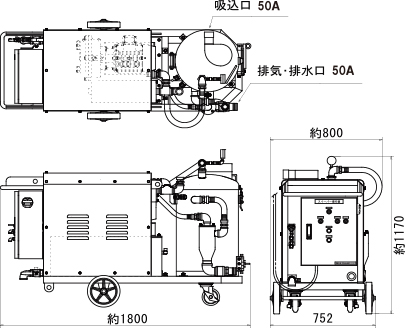

外形寸法図(mm)
仕様
電 源 | 三相 200V 5.2kW インバータ制御 CTケーブル ( 8㎟ ) 5m付 |
|||
真 空 ポ ン プ | 水封式 三相 200V 3.7kW | |||
補 給 水 水 温 | 60℃迄使用可能 | |||
真 空 性 能 | -0.095MPa (‐700㎜Hg) | |||
吸 引 風 量 | 1.75m³/min | |||
吸 水 能 力 | 40A×20m サクションホース使用 最大 140ℓ/min |
|||
循環水タンク | 水道ホース給水または注水/容積 80ℓ | |||
寸 法 | 長 さ | 1,800㎜ | ||
幅 | 800㎜ | |||
高 さ | 1,170㎜ | |||
重 量 | 380kg ( 乾燥時 ) | |||
排水ポンプ内蔵三相 200V 1.5kW 排水能力 ( 真空度 -0.08MPa ) 220ℓ/min 排水能力 ( 真空度 -0.08MPa ) 220ℓ/min |

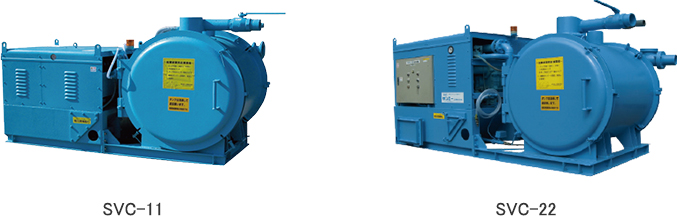

【SVCシリーズ ( 真空ポンプ + 回収タンク ) 一体型ユニット】
真空を利用して吸引回収・真空輸送を効率よく行う装置やシステムを古くから数多く開発し
建設業界の省力化・品質の良い仕上げにレンタルで提供する事で貢献しています。
型 式 | SVC-11型 | SVC-22型 | SVC-30型 | |
真 空 ポ ン プ | 三相 200/220V 11kW | 三相 200/220V 22kW | 三相 200/220V 30kW | |
真 空 到 達 度 | -0.096MPa ( -720㎜Hg ) | -0.096MPa ( -720㎜Hg ) | -0.096MPa ( -720㎜Hg ) | |
最 大 吸 引 量 | 5m³/min | 13m³/min | 18m³/min | |
排 水 ポ ン プ | 三相 200/220V 6kW | 三相 200/220V 6kW | 三相 200/220V 6kW | |
吐 出 量 | 1,000ℓ/min | 1,000ℓ/min | 1,000ℓ/min | |
電 源 容 量 | 三相 200/220V 17kW | 三相 200/220V 28kW | 三相 200/220V 36kW | |
給 水 量 | 20ℓ/min | 20ℓ/min | 20ℓ/min | |
寸 法 ( mm ) | L2,600× W1,000 × H1,300 | L3,010 × W1,200 × H1,600 | L3,010 × W1,200 × H1,600 | |
重 量 | 1,450㎏ | 2,250㎏ | 2,300㎏ |

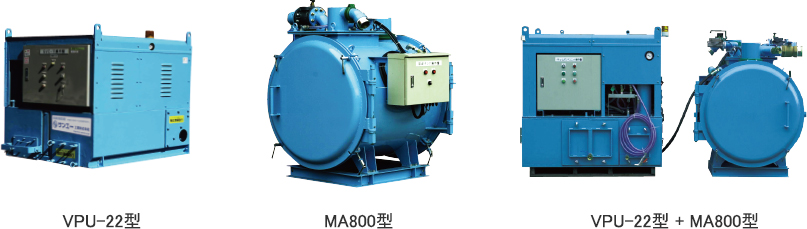

【SVCシリーズ ( 真空ポンプ + 回収タンク ) 分離型ユニット】
真空ポンプユニット諸元表
仕様を詳しく見る型 式 | VPU-11型 | VPU-22型 | VPU-30型 | VPU-55型 | |
真 空 ポ ン プ | 三相 200/220V 11kW | 三相 200/220V 22kW | 三相 200/220V 30kW | 三相 200/220V 55kW | |
真 空 到 達 度 | -0.096MPa ( -720㎜Hg ) | -0.096MPa ( -720㎜Hg ) | -0.096MPa ( -720㎜Hg ) | -0.096MPa ( -720㎜Hg ) | |
最 大 吸 引 量 | 5m³/min | 13m³/min | 18 m³/min | 35m³/min | |
給 水 量 | 20ℓ/min | 20ℓ/min | 20ℓ/min | 80ℓ/min | |
寸 法 ( mm ) | L1,200× W1,000 ×H1,170 | L1,850× W1,400 × H1,550 | L1,850× W1,400 × H1,550 | L2,250× W1,600 × H1,820 | |
重 量 | 700㎏ | 1,600㎏ | 1,650㎏ | 3,800㎏ |
回収タンク諸元表
仕様を詳しく見る型 式 | MA-800型 | MA-800L型 | MA-1400型 | |
真 空 ポ ン プ | 三相 200/220V 6kW | 三相 200/220V 6kW | 三相 200/220V 6kW | |
吐 出 量 | 1,000ℓ/min | 1,000ℓ/min | 1,000ℓ/min | |
寸 法( mm ) | L1,550× W1,250 × H1,630 | L1,550× W1,500 × H1,630 | L1,8000× W1,515 × H1,900 | |
重 量 | 800㎏ | 900㎏ | 950㎏ |

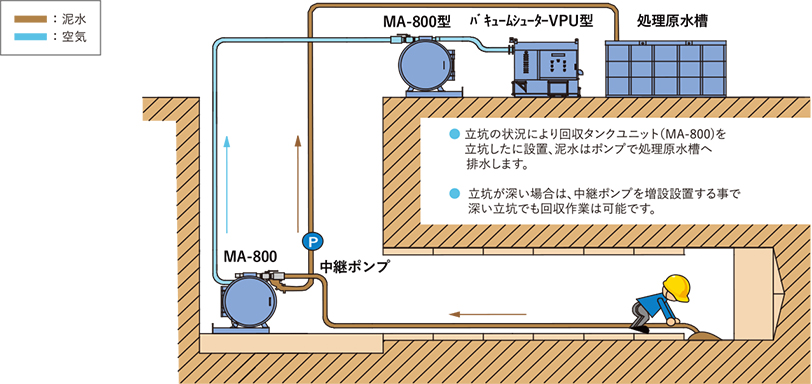

標準使用例
【連続吸引タンクユニット】
吸引した砂、レキを気中分離し連続的に自動排出します。
型 式 | 75WT型 | 100WT型 | 150WT型 | |
吸 入 口 径 | ( mm ) | 100 | 100 | 100 |
吸 気 口 径 | ( mm ) | 100 | 100 | 100 |
制 御 出 力 | ( kW ) | 0.2 | 0.2 | 0.2 |
排 出 口 | ( mm) | 250 × 190 | 250 × 190 | 250 × 190 |
処 理 量 | ( ℓ/min) | 100 | 150 | 150 |

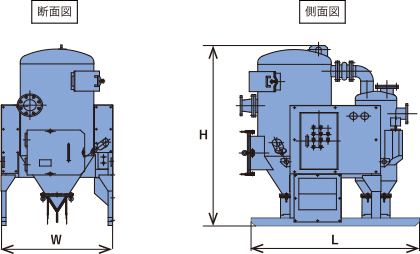

寸法 ( mm ) | 長さ | 1,500 | 1,500 | 1,860 |
幅 | 850 | 934 | 1,226 | |
高さ | 1,600 | 2,200 | 2,250 | |
乾 燥 重 量 | ( kg ) | 520 | 630 | 1,100 |

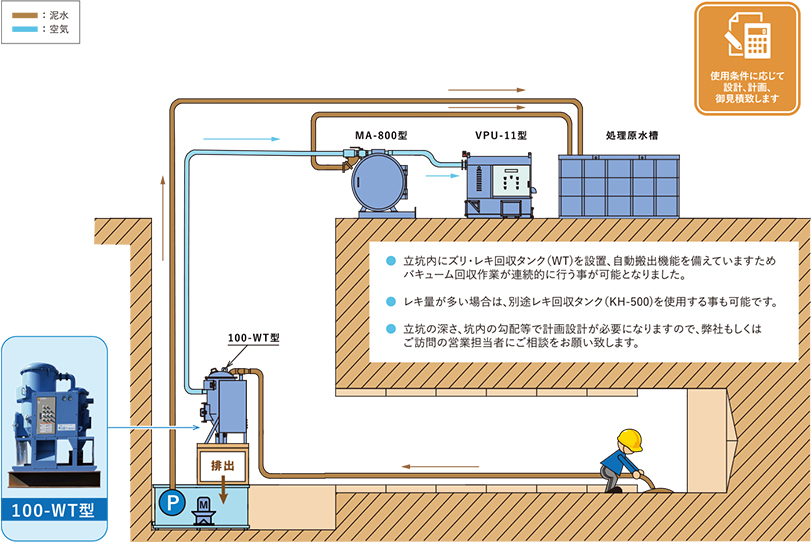

回収物にレキ・砂が多い場合 ( ハッチ自動開閉式 ) 使用例
【スラコン SC-4D】本体は 75WT です
吸引した砂、レキを気中分離し連続的に自動排出し下部に組み込んだ、
サンドマスターの振動篩により脱水します。
SC-4D仕様 | ||||||
回 収 タ ン ク 75WT型 |
回 収 タ ン ク | 自動排出機能付 | 排水ポンプ | スラリーポンプ 5.5kW | ||
コンプレッサー | 0.2kW | 装 置 寸 法 | 長さ | 3,340㎜ | ||
サンドマスター SM-4T型振動篩 |
処 理 量 | 0.8m³/min | 幅 | 1,465㎜ | ||
出 力 | 1.2kw × 2台 | 高さ | 3,300㎜ | |||
下 部 水 槽 | 容 積 | 1.5m³ | 装 置 重 量 | 乾燥時 | 約3.0t | |
サイクロンポンプ | 11.0kW | 動 力 | 三相200V 19.1kW |

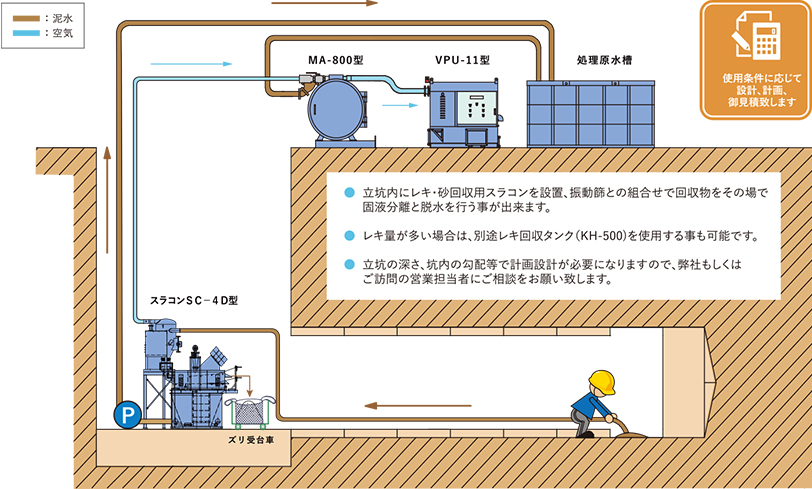

回収物にレキ・砂が多い場合・立坑下で固液分離(ハッチ自動開閉式)使用例

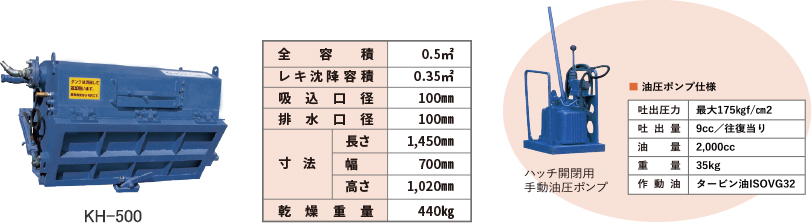

【レキ回収タンク KH-500型】
特にレキ分が多い時の回収に使用します。ハッチは油圧ポンプ(手動)で開閉します。

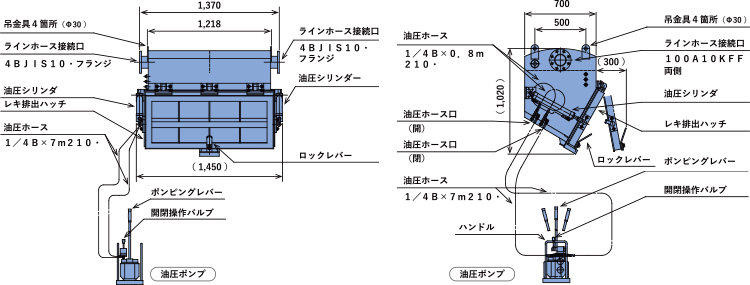

仕様詳細図 KH-500

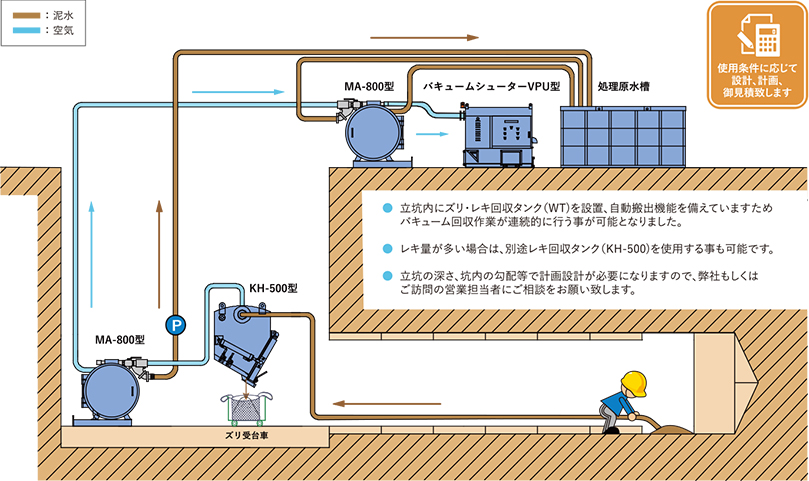

回収物にレキ・砂が多い場合 ( ハッチ手動開閉式 ) 使用例

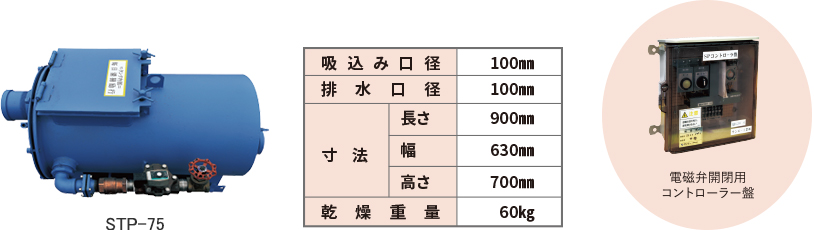

【ステップタンクパイプ】
立坑が深い場合や、シールド工事などで距離が長い場合に、
バキュームのブースター用として回収の吸込み効率を改善します。

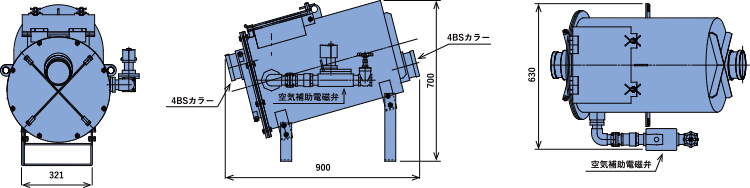

仕様詳細図 STP-75型
シールド掘進が下り勾配(-15m)での使用例
