給 水

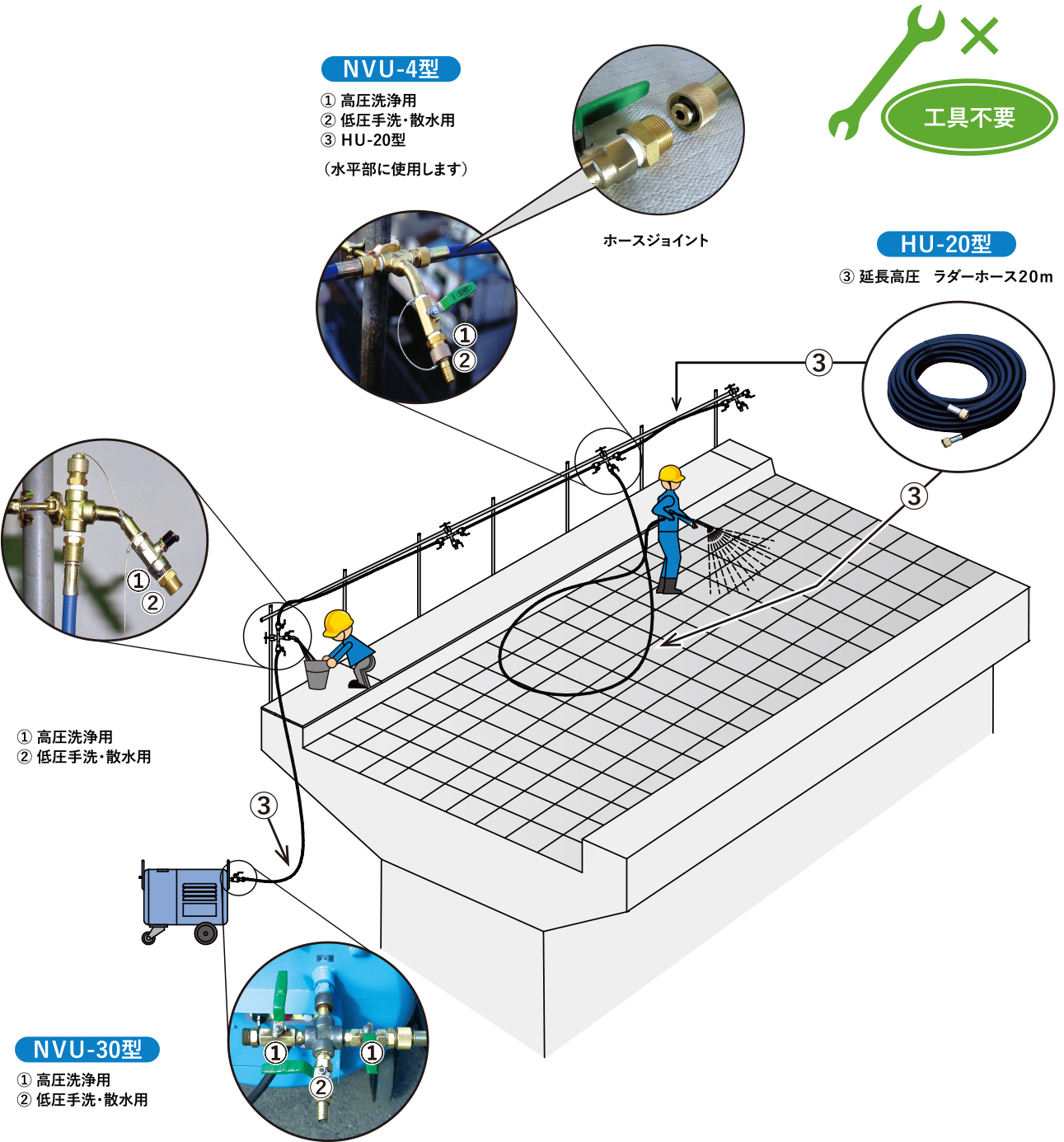

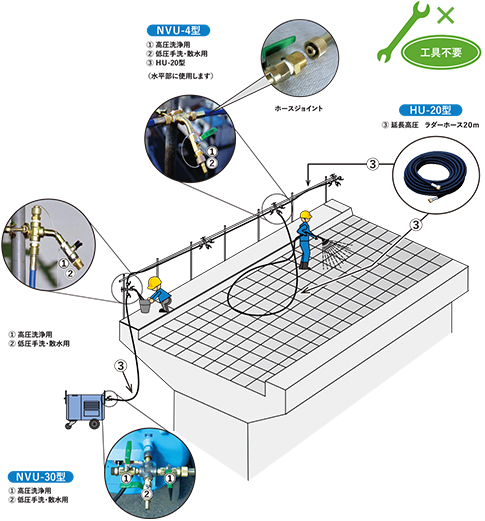

仮設給水設備 ポンピングラダーシステム
ポンピングワッシャーとラダーホース給水システムの組み合わせにより、
工事用普通水と洗浄用高圧水を12mm高圧ホースで送水します。
ワンライン給水方式

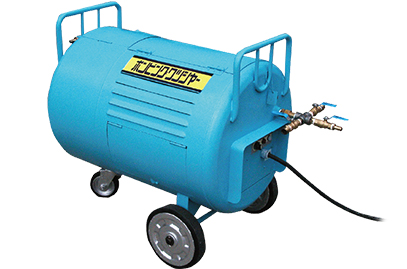

ポンピングワッシャーPW-37SPW-37S仕様
| 使用電源 | 200V/220V 3相 50/60Hz |
| モーター | 3.7kW 4P |
| 制御方式 | SFP自動運転 |
| 吐出圧力 | 0~5MPa |
| 吐 出 量 | 30ℓ/min |
| 寸 法 | L:920×W:595×H:805㎜ |
| 重 量 | 約128㎏(乾燥時) |
※ 全自動高圧給水ポンプは、 |
|
トンネル・シールド・高架橋・橋梁・
アンダーパス・共同溝工事にも対応
上に高く給水するだけではありません、横に長い工事にも対応。ポンピングワッシャーによるラダーホース高圧給水システムは、手間のかからない複合給水(低圧・高圧)で大幅なコストダウンをご提供いたします。
大水量自動給水システム
【ハイポンピングコントロールシステム】
《 ハイポンピングコントロール ( HPC ) システム 》
HPCシステムは、水量に合わせて送水ポンプを複数台の組合せで設計し、
使用水量に合わせて送水ポンプの制御を行うシステムです。
制御方式は、流量と圧力を検知し送水ポンプの台数を､使用水量により制御し、
送水ポンプの運転が増減され無駄な電気を消費しません。
また、送水ポンプの不要な摩耗を軽減する事も出来ます。
メンテナンスを軽減し、省エネ運転を行うためコストパフォーマンスに優れています。ダム工事・大水量給水
HPCシリーズ
HPC-65組立完成図
コントロールユニット諸元表※印 :電動機容量は設計時のポンプ電動機容量で外部操作盤が必要です。
仕様を詳しく見る| ユニット形式 | 制御水量(ℓmin) | 制御圧力(MPa) | 電動機容量 最大値(kW) |
ユニット寸法(mm) | ユニット口径(mm) | 乾燥重量(kg) | |||
| 長さ | 幅 | 高さ | 吸込口 | 吐出口 | |||||
| HPC-65 | 0~0.4 | 0~1.5 | 11 | 800 | 400 | 600 | 65 | 65 | 72 |
| HPC-100 | 0~1.0 | 0~1.5 | ※ | 1,500 | 400 | 850 | 100 | 100 | 115 |
| HPC-150 | 0~2.0 | 0~1.5 | ※ | 1,500 | 400 | 850 | 150 | 150 | 130 |
| HPC-200 | 0~3.0 | 0~1.5 | ※ | 1,950 | 550 | 850 | 200 | 200 | 160 |
| HPC-250 | 0~5.0 | 0~1.5 | ※ | 2,000 | 700 | 900 | 250 | 250 | 180 |
| HPC-300 | 0~7.0 | 0~1.5 | ※ | 2,000 | 700 | 900 | 300 | 300 | 200 |
